Jak działa zawieszenie i geometria, zanim coś się stanie
Żeby ocenić, czy po stłuczce geometria w Twoim aucie „trzyma się kupy”, najpierw warto wiedzieć, co dokładnie może się rozjechać. Zadaj sobie pytanie: czy wiesz, jakie kąty i wymiary tworzą to, że auto jedzie prosto?
Geometria kół to głównie cztery parametry:
zbieżność – czy koła „patrzą” lekko do środka, na zewnątrz czy idealnie równolegle,
kąt pochylenia koła (camber) – czy koło jest przechylone górą do środka lub na zewnątrz,
kąt wyprzedzenia sworznia zwrotnicy (caster) – wpływa m.in. na samoczynny powrót kierownicy do jazdy na wprost,
rozstaw osi i rozstaw kół – odległości między kołami przodu i tyłu oraz lewą i prawą stroną.
Fabrycznie te wartości są dobrane tak, by:
auto prowadziło się stabilnie przy prostej jeździe,
wejście w zakręt było przewidywalne,
opony zużywały się równomiernie,
hamowanie nie powodowało ściągania na bok.
Do tego dochodzi jeszcze wysokość auta (praca sprężyn i amortyzatorów). Zmiana wysokości jednego rogu auta może zmienić zarówno zbieżność, jak i pochylenie kół. Dlatego stare, „klęczące” sprężyny albo zapadnięty amortyzator potrafią pokazać się w wydruku z geometrii jako niby-geometria po stłuczce, choć przyczyna jest zupełnie inna.
W zawieszeniu każdy element ma swoje zadanie: wahacz ustala położenie piasty, drążek kierowniczy ustawia zbieżność, tuleje metalowo-gumowe filtrują drgania i ograniczają ruchy wahacza, a kolumna McPhersona (jeśli ją masz z przodu) trzyma pion koła i przenosi obciążenia na nadwozie. Gdy wszystko jest proste, a tuleje i sworznie są ciasne, geometria jest stabilna.
Co potrafi „przestawić” nawet pozornie niewielka stłuczka
Teraz zadaj sobie kolejne pytanie: gdzie dokładnie uderzyło i jak mocno? Bo to, czy ucierpiała geometria, zależy bardziej od kierunku i punktu przyłożenia siły niż od tego, czy zderzak jest bardzo poobijany.
Zawieszenie jest projektowane jako układ energochłonny – ma przyjmować na siebie nierówności, przechyły, siły hamowania. Gdy energia jest zbyt duża (np. mocne uderzenie w krawężnik bokiem koła), coś musi się ugiąć lub przesunąć. Często jest to:
lekko wygięty wahacz,
delikatnie skrzywiony drążek kierowniczy,
przesunięta w nadwoziu poduszka mocowania wahacza lub kolumny amortyzatora,
skrzywiona belka tylna lub wózek zawieszenia.
Te odkształcenia bywają minimalne „na oko”, ale na wydruku z pomiaru geometrii robią ogromną różnicę. Co gorsza, częściowo mogą dać się skompensować przez regulację zbieżności – mechanik ustawi wartości na zielono, ale koło pozostanie fizycznie przesunięte w nadkolu lub rozstaw osi po lewej i prawej stronie będzie inny.
Nawet lekkie stuknięcie w tył przy parkowaniu zderzakiem w słupek może spowodować:
minimalne przesunięcie belki tylnej lub wózka względem nadwozia,
ścięcie tulei mocujących,
przechylenie całego tylnego zawieszenia.
Na początku auto może jechać prawie normalnie. Dopiero po kilkudziesięciu kilometrach zauważysz, że opony z tyłu zaczynają się „piłować”, a przy szybszych łukach tył lekko „pływa”.
Uderzony zderzak a zmieniony tor jazdy – kiedy bać się o geometrię
Uszkodzony plastik zderzaka sam w sobie nie musi oznaczać problemu z geometrią po kolizji. Kluczowe jest, czy siła uderzenia przeszła na elementy nośne: podłużnice, wzmocnienie zderzaka, wózek, belkę, wahacze, zwrotnice.
Po czym odróżnić „kosmetykę” od spraw, które wymagają dokładnej kontroli geometrii po stłuczce?
Uderzenie centralne w plastik, mała prędkość, brak wgnieceń w belce pod zderzakiem – zwykle tylko estetyka.
Uderzenie w narożnik auta (np. przodem w lewy róg innego auta lub słupek) – duże ryzyko przestawienia geometrii, bo siła idzie ukośnie na wahacz, zwrotnicę i mocowanie kolumny.
Uderzenie bezpośrednio kołem w przeszkodę (krawężnik, wyspa, barierka) – najwyższe ryzyko wygięcia części zawieszenia lub belki, nawet przy prędkości miejskiej.
Uderzenie w tył, po którym klapa ciężko się domyka, a tylne lampy są „wyżej” lub „niżej” – prawie pewne naruszenie punktów mocowania zawieszenia lub samej belki.
Przykład z praktyki: lekkie przytarcie krawężnika bokiem opony przy parkowaniu często kończy się jedynie kosmetyką. Natomiast mocne uderzenie w krawężnik bokiem koła przy 30–40 km/h potrafi wygiąć wahacz, zniszczyć łożysko piasty lub przesunąć wózek zawieszenia. Z zewnątrz zobaczysz co najwyżej „przebieloną” felgę. W środku – sporo pracy przy ustawianiu zbieżności po wypadku, o ile ktoś w ogóle zauważy, że wahacz jest już „bananem”.
Pytanie do Ciebie: jak dokładnie wyglądało uderzenie? Jeśli miało miejsce bezpośrednio w koło lub narożnik auta, nie zakładaj, że wystarczy tylko „szybka geometria”. Najpierw trzeba szukać, co się faktycznie odkształciło.
Objawy rozjechanej geometrii po stłuczce – co możesz wyczuć sam
Za kierownicą – jak auto prowadzi się po prostym
Po każdej stłuczce (nawet drobnej) warto wykonać własną, prostą diagnostykę za kierownicą. Zadaj sobie pytanie: jak auto jedzie po równej, prostej drodze przy stałej prędkości?
Najważniejsze obserwacje:
Ściąganie auta na bok – jeśli na płaskiej drodze kierownica musi być lekko skręcona, żeby jechać prosto, lub auto wyraźnie „ucieka” w jedną stronę, coś się dzieje z geometrią lub hamulcami.
„Kontra” kierownicą – gdy musisz stale delikatnie korygować tor jazdy, bo auto „szuka” kierunku, często jest to efekt nieprawidłowej zbieżności, różnic w kątach pochylenia lub luzów w zawieszeniu.
Brak stabilności przy przyspieszaniu i hamowaniu – jeśli przy mocniejszym hamowaniu auto „wędruje” po pasie albo przód nurkuje nierówno, możliwe są zarówno problemy z zawieszeniem, jak i z geometrią po kolizji.
Kierownica nie wraca do jazdy na wprost po wyjściu z zakrętu – zmieniony kąt wyprzedzenia sworznia zwrotnicy (caster) albo uszkodzona kolumna McPhersona lub tuleje wahaczy.
Ważne jest też, czy objawy pojawiły się od razu po stłuczce, czy dopiero po jakimś czasie. Jeśli od razu po uderzeniu zauważyłeś zmianę zachowania, prawdopodobnie doszło do typowego uszkodzenia mechanicznego (wygięty element). Jeśli objawy narastają stopniowo, być może po uderzeniu pękła tuleja lub guma zaczęła się „rozchodzić” i luz staje się coraz większy.
Opony, hamowanie, dziwne dźwięki
Drugim ważnym źródłem informacji są opony, hamulce i odgłosy z zawieszenia. Zadaj sobie pytanie: czy widzisz lub słyszysz coś, co wcześniej nie występowało?
Na co zwrócić szczególną uwagę:
Nierówne zużycie opon – bieżnik starty bardziej po jednej stronie (wewnętrznej lub zewnętrznej) to klasyczny objaw niewłaściwego kąta pochylenia lub zbieżności. Po stłuczce takie zużycie może pojawić się bardzo szybko.
„Piłowanie” bieżnika – jeśli przesuniesz dłoń po bieżniku i poczujesz ząbki (jak tarkę), zwykle oznacza to problem z tłumieniem amortyzatorów lub geometrią, szczególnie na tylnej osi.
Pisk opon przy spokojnej jeździe po rondzie – jeśli przy delikatnym skręcie i niedużych prędkościach opony zaczynają głośno piszczeć, auta może „iść bokiem”, bo zbieżność po wypadku jest mocno rozjechana.
Ślady tarcia opony o nadkole – po uderzeniu koło może się przesunąć w nadkolu tak, że przy skręcie lub dobiciu zawieszenia ociera o plastikowe osłony czy nawet o blachy.
Jeśli chodzi o hamowanie:
Ściąganie przy hamowaniu – to nie zawsze tylko zacisk hamulcowy. Uszkodzone zawieszenie i zmieniona geometria mogą sprawiać, że przy obciążeniu przód „składa się” bardziej z jednej strony.
Pulsowanie kierownicy – zwykle kojarzy się z krzywymi tarczami, ale po stłuczce i lekkim skrzywieniu piasty lub zwrotnicy efekt może być podobny.
Dziwne dźwięki są kolejnym sygnałem:
Stuki przy skręcie i przejeżdżaniu przez nierówności – pęknięta lub wyrwana tuleja wahacza, wygięty drążek, wybity sworzeń, luz na łączniku stabilizatora.
„Pływanie” tyłu – uczucie, jakby tylna część auta reagowała z opóźnieniem, często łączy się z delikatnymi stukami z tyłu i nierównomiernym zużyciem opon.
Kiedy objawy wychodzą dopiero po kilku dniach od kolizji
Nie zawsze wszystko widać od razu. Po stłuczce możesz wyjechać z miejsca zdarzenia z przekonaniem, że auto jedzie w miarę normalnie, a dopiero po kilku dniach zauważysz nowe dźwięki, drgania czy ściąganie. Co może się dziać w tym czasie?
Tuleje metalowo-gumowe mogły dostać „strzała” i zaczynają się rozrywać – na początku trzymają, ale z każdym kilometrem luz rośnie.
Amortyzator mógł dostać mikropęknięcia i dopiero po kilku tysiącach ruchów tłokiem uszkodzenie robi się wyraźne: wyciek, utrata tłumienia, koło zaczyna podskakiwać i geometria „pływa”.
Opona mogła dostać uszkodzenie strukturalne (np. w karkasie) – wizualnie wygląda dobrze, ale pojawia się bicie, ściąganie, wybrzuszenie po jakimś czasie.
Pytanie do Ciebie: co już zauważyłeś podczas jazdy po naprawie lub po samej stłuczce? Zapisz wszystkie odczucia, nawet te, które wydają się błahe. Taka lista będzie świetną bazą do rozmowy z mechanikiem i pomoże uniknąć sytuacji, w której ktoś ustawi tylko „zbieżność na zielono”, ignorując faktyczne objawy.

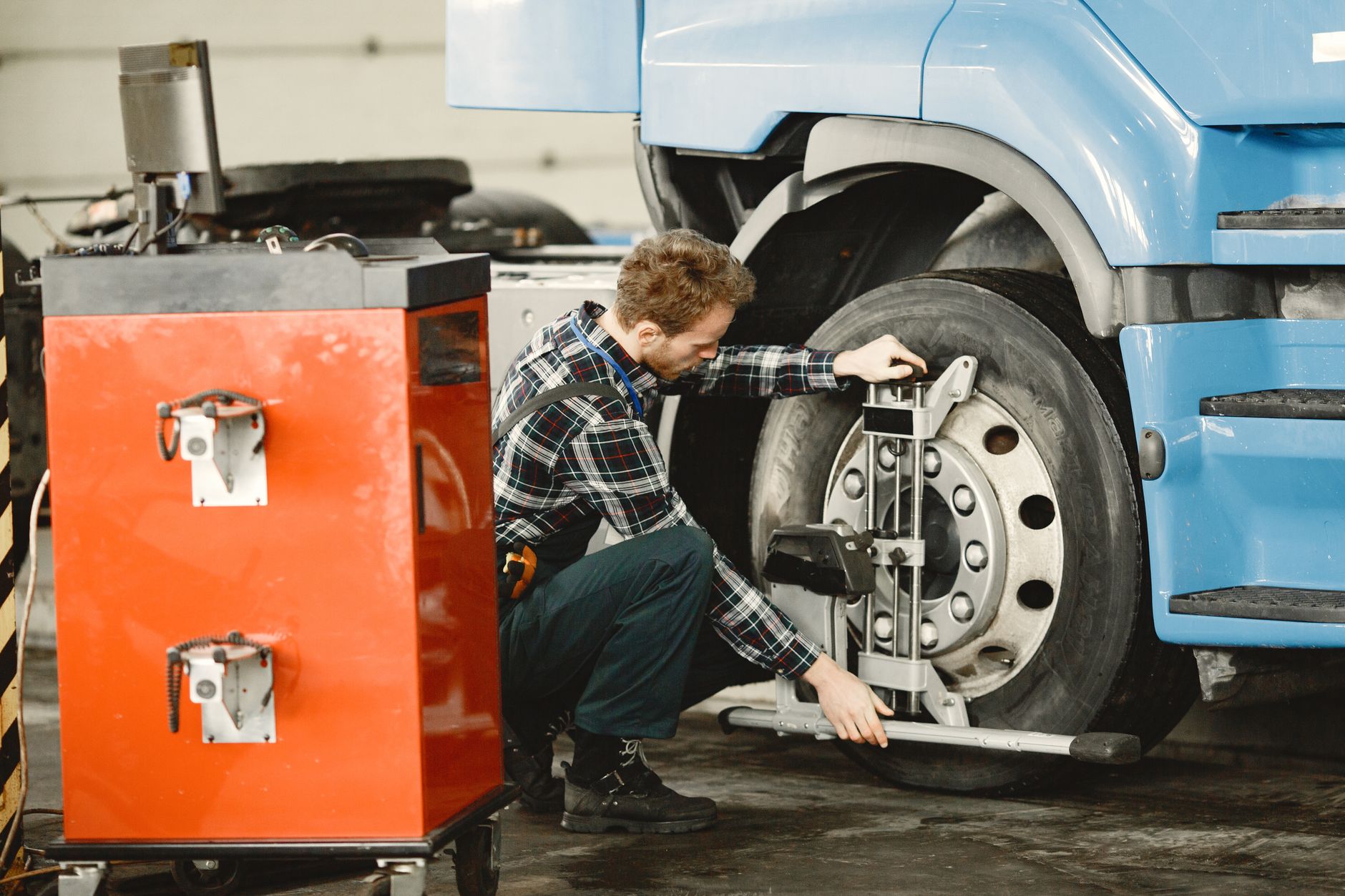

Źródło: Pexels | Autor: Andrea Piacquadio
Co warsztat sprawdza (albo powinien sprawdzić) PRZED ustawianiem zbieżności
Dlaczego samo „ustawimy geometrię i będzie dobrze” bywa pułapką
Wielu kierowców słyszy po stłuczce: „ustawimy geometrię i będzie jak nowe”. Brzmi kusząco, bo szybkie, tanie i konkretne. Pytanie brzmi: czy naprawdę chcesz płacić za regulację, jeśli któryś element zawieszenia jest wygięty lub ma duży luz?
Maszyna do geometrii pokazuje skutek, a nie zawsze przyczynę. Jeśli wahacz jest wygięty, a końcówka drążka kierowniczego wybita, komputer pokaże wartości poza tolerancją. Mechanik może wtedy „naciągnąć” regulację, żeby cyfry zrobiły się zielone. Problem w tym, że:
koło może fizycznie przesunąć się w nadkolu (np. bliżej przodu lub tyłu),
rozstaw osi po lewej i prawej stronie będzie inny,
przy hamowaniu zawieszenie „złoży się” inaczej, niż przewidział producent,
przy kolejnym uderzeniu lub nawet większej dziurze wygięty element może po prostu pęknąć.
Regulacja zbieżności a wymiana części to dwie różne historie. Zbieżność reguluje się na sprawnym, prostym zawieszeniu. Jeśli coś jest wyraźnie krzywe lub luźne, porządny warsztat odmówi ustawienia geometrii bez wcześniejszej naprawy. Jeśli ktoś chętnie ustawia, choć wiesz, że auto świeżo po kolizji mocno „dostało”, zapali się czerwona lampka.
Podstawowa kontrola mechaniczna przed podpięciem auta do komputera
Zanim pojawią się na ekranie jakiekolwiek kąty i wartości, mechanik powinien po prostu… wejść pod auto i popatrzeć. Brzmi banalnie, ale to tu najczęściej wychodzi, czy ma sens w ogóle cokolwiek regulować.
Zadaj sobie pytanie: czy widziałeś, żeby ktoś przed geometrią choć raz porządnie potrząsnął kołem i obejrzał zawieszenie? Jeśli nie – jest ryzyko, że płacisz za sam wydruk.
Co mechanik robi przy podstawowej kontroli:
Sprawdzenie luzów na kołach – złapanie koła na godzinie 12–6 i 9–3, delikatne bujanie. Luz pionowy to często łożysko, sworzeń wahacza lub amortyzator. Luz poziomy – drążki i końcówki kierownicze.
Obejrzenie opon od środka – po stłuczce „zjada” bieżnik zwykle od wewnętrznej strony, której sam normalnie nie widzisz.
Kontrola wizualna wahaczy, drążków, stabilizatora – szuka się odkształceń, pęknięć, przesuniętych tulei, świeżych śladów uderzenia lub otarć metalu o metal.
Ocena amortyzatorów i sprężyn – czy nie ma wycieków, czy sprężyna nie jest pęknięta lub „wyskoczona” z gniazda po strzale.
Jeśli już na tym etapie coś wygląda podejrzanie, uczciwy warsztat zatrzyma temat geometrii i zaproponuje najpierw naprawę mechaniki. W przeciwnym razie regulujesz kąty na fundamencie z plasteliny.
Pomiar nadwozia „na oko” i z użyciem prostych narzędzi
Nie każdy warsztat ma ramę pomiarową, ale większość może wykonać prostą ocenę nadwozia. Po mocniejszym uderzeniu wystarczy kilka minut, żeby wychwycić, że coś się „nie zgadza”.
Pomyśl: czy ktoś po kolizji porównał Twoje auto lewa–prawa, przód–tył, czy tylko wrzucił na podnośnik i popatrzył od spodu?
Typowe kroki:
Porównanie szczelin i linii nadwozia – maska, błotniki, drzwi, klapa. Krzywe szczeliny często oznaczają, że punkty mocowania zawieszenia mogły się przesunąć.
Pomiar wysokości nadkoli od ziemi po obu stronach – jeśli auto stoi na równym podłożu, a różnice wysokości są wyraźne, coś jest nie tak z zawieszeniem lub strukturą nadwozia.
Krzyżowy pomiar rozstawu – proste porównanie odległości między punktami referencyjnymi (np. śruby mocujące amortyzatory po przekątnej) pozwala wykryć skręcenie nadwozia.
Gdy mechanik widzi, że karoseria „usiadła” inaczej po jednej stronie, nawet najdroższa maszyna do geometrii nie naprawi problemu. Ona jedynie pokaże, gdzie kończy się zakres regulacji.
Porównanie danych z historią auta
Jeśli auto było już kiedyś ustawiane na geometrii i masz wydruk, możesz zestawić stare wartości z nowymi. Różnice mówią bardzo dużo.
Zastanów się: czy zachowałeś wcześniejsze wydruki z geometrii albo faktury z opisem prac? To wbrew pozorom cenne dokumenty.
Mechanik, który ma dostęp do poprzednich pomiarów, może:
zobaczyć, czy auto już wcześniej miało problem z konkretnym kątem,
porównać, jak bardzo dane koło „uciekło” po nowej stłuczce,
ocenić, czy aktualne odchylenia są jeszcze w granicach normalnego zużycia, czy to już efekt uderzenia.
Jeżeli nagle jedno koło ma zupełnie inne wartości niż kiedykolwiek wcześniej, jest to mocna przesłanka, że coś się wygięło lub przesunęło.
Kluczowe elementy zawieszenia do kontroli po stłuczce (przód)
Wahacze, tuleje i sworznie – pierwsza linia uderzenia
Przednie wahacze zazwyczaj przyjmują na siebie lwią część energii przy uderzeniu kołem. W wielu autach są celowo projektowane tak, by się odkształcić zamiast przekazywać wszystko dalej w nadwozie.
Zadaj sobie pytanie: czy ktoś po kolizji faktycznie wymienił wahacz, czy tylko „sprawdził” i uznał, że jest dobry, bo nie pękł?
Typowe uszkodzenia w tej strefie:
Wygięty wahacz – często wygląda „prawie dobrze”, ale koło przesuwa się w nadkolu (np. bliżej tylnej części nadkola lub nadmiernie do przodu).
Pęknięte lub skręcone tuleje metalowo-gumowe – guma może być pozornie cała, ale wkład metalowy przesunięty. To zmienia położenie koła pod obciążeniem.
Luźny lub wyrobiony sworzeń wahacza – po uderzeniu dostaje gwałtowne przeciążenie, zaczyna mieć luz, który podczas jazdy skutkuje stukami i pływaniem auta.
Dobry mechanik nie tylko „popatrzy” na wahacz, ale porówna go z drugą stroną, ewentualnie z nową częścią, zmierzy odległości od punktów referencyjnych i sprawdzi, jak zachowuje się pod obciążeniem (podważenie łomem, obserwacja pracy tulei).
Kolumna McPhersona, amortyzator i sprężyna
Przy większości współczesnych aut przód opiera się na kolumnie McPhersona. To tu często „ucieka” kąt pochylenia i wyprzedzenia po stłuczce.
Pomyśl: czy po uderzeniu ktoś rozbierał kolumnę i oglądał ją na stole, czy tylko przejechał dłonią po amortyzatorze?
Co może się wydarzyć:
Wygięta rura amortyzatora – koło stoi prosto gołym okiem, ale kąt pochylenia jest już poza zakresem regulacji.
Uszkodzone górne mocowanie (poduszka, łożysko) – kolumna może zmienić swoje położenie w kielichu, przez co kąty się rozjeżdżają, a przy skręcaniu słychać trzaski.
Przestawiona lub pęknięta sprężyna – po uderzeniu zwoje mogą „usiąść” inaczej, wyskoczyć z gniazda, a po jednej stronie auto stoi niżej.
Kolumnę często trzeba zdemontować, żeby ocenić jej stan. Jeśli po zderzeniu przód auta wygląda „jak dawniej”, ale masz wyraźne problemy z geometrią jednego koła, kolumna jest jednym z pierwszych podejrzanych.
Zwrotnica, piasta i łożyska – gdzie milimetry mają znaczenie
Zwrotnica (czyli element łączący wahacz, amortyzator i piastę koła) bywa niedoceniana. A to ona często delikatnie się odkształca przy uderzeniu w koło. Z zewnątrz nic nie widać, ale kąty już nie wracają do normy.
Zastanów się: czy przy diagnostyce ktoś w ogóle wspomniał słowo „zwrotnica”, czy cała rozmowa była o drążkach i wahaczach?
Na co zwrócić uwagę w tej strefie:
Drobne skrzywienie zwrotnicy – powoduje przesunięcie piasty względem amortyzatora i wahacza, zmienia się pochylenie i wyprzedzenie.
Uszkodzone łożysko piasty – po mocnym strzale może pojawić się szum, luz lub bicie koła. Nawet minimalny luz „rozklekotuje” geometrię podczas jazdy.
Sama piasta może się skrzywić – na maszynie do geometrii wartości skaczą przy obracaniu koła, bo tarcza nie obraca się idealnie w jednej płaszczyźnie.
Do oceny tej części często używa się czujnika zegarowego, przykładowo do sprawdzenia bicia piasty. Jeżeli mechanik ogranicza się do „pokręcenia kołem ręką”, może przeoczyć niewielkie, ale kluczowe odkształcenia.
Drążki kierownicze i maglownica
Przy uderzeniu w koło energia idzie także w układ kierowniczy. Czasami widać to od razu po tym, jak krzywo stoi kierownica. Innym razem problem wychodzi dopiero przy regulacji.
Pytanie do Ciebie: czy po stłuczce kierownica w pozycji na wprost jest dalej w tej samej pozycji, czy skręcona o kilka stopni?
Najczęstsze szkody w tej okolicy:
Wygięty drążek kierowniczy – zmienia długość efektywną, auto nie prowadzi się równo, trudno ustawić zbieżność w środku zakresu.
Wybita końcówka drążka – pojawia się luz, który daje stuki i pływanie przodu na nierównościach.
Uszkodzona maglownica (przekładnia kierownicza) – rzadziej, ale po mocnym uderzeniu może pojawić się przeciek na uszczelnieniach, zacięcia lub nierównomierny opór przy skręcie.
Podczas ustawiania geometrii mechanik powinien sprawdzić, czy obie strony mają sensowny, podobny zakres regulacji końcówek. Jeśli po jednej stronie końcówka jest „wykręcona do oporu”, a druga prawie schowana – coś jest krzywo, nawet jeśli cyfry na wydruku wyglądają na zielone.
Łączniki i drążek stabilizatora
Stabilizator poprzeczny łączy lewą i prawą stronę zawieszenia. Przy bocznym uderzeniu w koło lub próbie „wskoczenia” na wysoki krawężnik potrafi dostać mocny skręt.
Pomyśl: czy po kolizji słyszysz nowe stuki przy wolnym przejeżdżaniu przez progi zwalniające lub przy skręcie na parkingu? To często sygnał ze strony stabilizatora.
Typowe objawy:
Wygięty drążek stabilizatora – zmienia się działanie zawieszenia lewa–prawa, auto inaczej się przechyla.
Uszkodzone łączniki stabilizatora – po uderzeniu kulki w przegubach potrafią się „rozepchnąć” i szybko wybić, dając charakterystyczne, metaliczne stuki.
Wyrwane gumy/stopy stabilizatora – stabilizator potrafi się przesunąć w jarzmach i zaczyna ocierać o inne elementy.
To nie zawsze rozwala geometrię w sensie kątów, ale wpływa na stabilność i powtarzalność zachowania auta przy skręcie i na nierównościach. A to już ma znaczenie, kiedy szukasz przyczyny „dziwnego” prowadzenia po stłuczce.

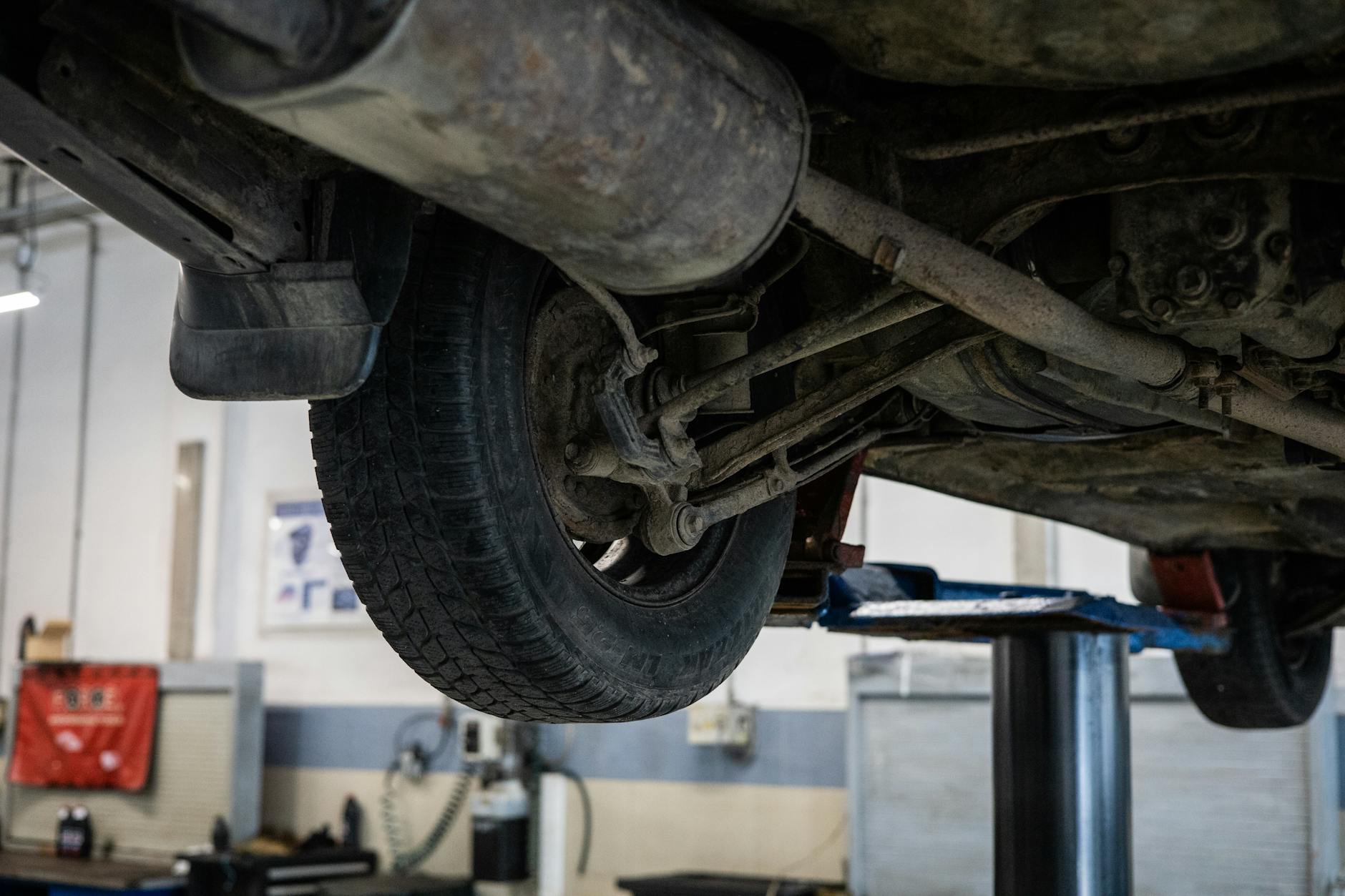

Źródło: Pexels | Autor: Gustavo Fring
Co mogą „przyjąć na siebie” tylne zawieszenie i belka
Sztywna belka tylna – mocna, ale nie niezniszczalna
W wielu autach, szczególnie tańszych lub starszych, z tyłu pracuje sztywna belka. Jest stosunkowo prosta w budowie i sporo wytrzyma, ale gdy już się wygnie, rzadko da się ją sensownie prostować.
Zadaj sobie pytanie: czy uderzenie dotyczyło tylnego koła lub tyłu nadwozia, nawet pozornie lekko? Jeśli tak, belka jest jednym z pierwszych podejrzanych.
Co zwykle się dzieje przy strzale w tył:
Delikatne wygięcie belki w jednej płaszczyźnie – jedno koło ma inny kąt pochylenia lub zbieżności; opona z tej strony zaczyna się szybko ścinać.
Skręcenie belki – rozstaw kół niby jest ten sam, ale oś nie jest już idealnie prostopadła do osi podłużnej auta. Efekt: auto jedzie „na kraba”.
Uszkodzone mocowania belki w nadwoziu – wyrwane, pęknięte lub przesunięte gniazda tulei, przez co geometria z tyłu zmienia się przy każdym obciążeniu.
Przy sztywnej belce często szybszym i pewniejszym rozwiązaniem jest jej wymiana na inną, prostą (np. z demontażu, po wcześniejszej weryfikacji), niż walka z prostowaniem i kombinowaniem przy regulacji.
Wielowahacz z tyłu – precyzja i więcej punktów do kontroli
W samochodach klasy średniej i wyższej coraz częściej z tyłu pracują bardziej skomplikowane układy wielowahaczowe. To świetnie poprawia prowadzenie, ale po uderzeniu oznacza znacznie więcej elementów do sprawdzenia.
Pomyśl: czy ktoś po stłuczce sprawdzał geometrię także z tyłu, czy skupiono się tylko na przedniej osi? To częsty błąd.
Przy wielowahaczu z tyłu mechanik musi przyjrzeć się:
Wahaczom wzdłużnym i poprzecznym – nawet lekkie odkształcenie zmienia kąt pochylenia i zbieżności.
Wahaczom nośnym (dolnym, górnym) – odpowiadają za ustawienie koła w pionie i poziomie. Po strzale w krawężnik potrafią przyjąć dużą część siły.
Tulejom i przegubom kulowym – dostają szybkie, duże obciążenie i albo pękają od razu, albo zaczynają się przyspieszone procesy zużycia.
Jak odczytać wydruk z geometrii po stłuczce
Zanim zgodzisz się na „regulację i do widzenia”, popatrz na wydruk z geometrii jak na mapę tego, co naprawdę stało się z autem. Masz już taki wydruk w ręku, czy dopiero się wybierasz do warsztatu?
Typowy arkusz pokazuje wartości przed i po regulacji oraz zakres wartości prawidłowych (min–max). W wielu przypadkach mechanik pokazuje tylko zielone słupki „po”, a to, co działo się „przed”, znika w koszu.
Na co spojrzeć w pierwszej kolejności:
Symetria między lewą a prawą stroną – jeśli jedna strona jest blisko środka zakresu, a druga „wisi” na granicy normy, coś może być lekko krzywe, nawet jeśli kolor jest zielony.
Różnica kątów pochylenia między kołami – duża asymetria (np. jeden kąt w połowie zakresu, drugi pod samą kreską) często wskazuje na wygięty element konstrukcyjny, nie tylko na „złą regulację”.
Wyprzedzenie sworznia zwrotnicy – tego nie wyregulujesz drążkiem. Jeśli różnice między stronami są wyraźne, szukaj problemu w kolumnie, zwrotnicy, mocowaniach.
Sumaryczna zbieżność osi – gdy mechanik „ratuje” jedną stronę, mocno rozjeżdżając drugą, żeby suma była w normie, auto formalnie ma poprawną zbieżność, ale praktycznie jedzie nerwowo.
Zadaj sobie krótkie pytanie: czy warsztat pokazał i omówił z Tobą wartości sprzed regulacji, czy tylko końcowy wynik? Jeśli nie wiesz, o co zapytać, poproś: „pokaż mi proszę, co było nie tak PRZED regulacją, na których kołach i w jakim kierunku”. Po reakcji od razu zobaczysz, czy masz do czynienia z diagnostą, czy tylko operatorem maszyny.
Kiedy regulacja zbieżności NIE ma sensu
Dla wielu warsztatów ustawienie zbieżności to standardowa usługa po każdym uderzeniu. Tylko że czasem regulować nie ma czego, dopóki nie znajdziesz przyczyny problemu. Zastanów się: czy chcesz poprawnie ustawionych kątów, czy auta, które naprawdę prowadzi się prosto i nie zjada opon?
Są sytuacje, kiedy regulacja to tylko pudrowanie:
Brakuje zakresu regulacji – mimo kręcenia śrubami nie da się dojść do wartości w środku tolerancji. To sygnał, że geometria „uciekła” wraz z blachą lub elementem zawieszenia.
Na maszynie jest ok, na drodze – nie – auto ściąga, kierownica krzywo, a wydruk niby idealny. Wtedy podejrzanymi są luzy, wybite tuleje, skrzywione elementy, a nie „zła regulacja”.
Masz świeże ślady po naprawie blacharskiej w okolicy kielichów, podłużnicy, progów – bez pomiaru płyty podłogowej regulacja zbieżności może dać złudne poczucie naprawy.
Opony są nierówno zdarte po jednej stronie, szczególnie na tylnej osi – to znak, że najpierw trzeba znaleźć przyczynę, a dopiero później „korygować” kąty.
Jeśli mechanik od razu zaczyna od wpięcia auta na maszynę i kręcenia śrubami, zapytaj: „co konkretnie było sprawdzane mechanicznie PRZED pomiarem?”. Brak sensownej odpowiedzi to sygnał ostrzegawczy.
Jak rozmawiać z warsztatem po stłuczce, żeby naprawdę sprawdzili geometrię
Warsztat często robi dokładnie tyle, ile klient wyraźnie zamówi. Jeśli mówisz tylko: „proszę ustawić geometrię”, dostajesz usługę „pod druk”. Jak precyzyjnie opisać swój problem, żeby mechanik faktycznie poszukał przyczyny, a nie tylko „wyprostował kierownicę”?
Zacznij od krótkiej historii: gdzie było uderzenie, przy jakiej prędkości, w co dokładnie trafiło auto (krawężnik, inny samochód, barierka, wysepka). Im dokładniej odtworzysz tor uderzenia, tym szybciej można wskazać podejrzane strefy.
Pomocne są proste komunikaty:
„Auto po kolizji, ściąga w prawo/lewo, kierownica krzywo. Zależy mi NAJPIERW na sprawdzeniu elementów zawieszenia, dopiero potem na regulacji.”
„Chcę, żeby ktoś obejrzał wahacze, kolumny, zwrotnicę i mocowania, a nie tylko ustawił śruby. Czy możecie zrobić taką diagnostykę?”
„Jeśli wartości nie wejdą w środek zakresu, proszę nie kombinować na siłę – chcę wiedzieć, co trzeba wymienić lub sprawdzić w nadwoziu.”
Pomyśl teraz: czego konkretnie oczekujesz od warsztatu – szybkiej regulacji czy diagnozy przyczyn? Gdy masz to nazwane, łatwiej Ci negocjować zakres usługi i cenę. Nie bój się też poprosić o pokazanie luzów „na żywo” – wiele rzeczy widać dopiero, gdy ktoś porusza kołem, a Ty patrzysz z boku.
Jakie pytania zadać mechanikowi przed płatnością
Po odebraniu auta nie ograniczaj się do „jest dobrze?”. Dwa, trzy konkretne pytania dużo mówią o wykonanej pracy. Sprawdź, co już próbowałeś pytać do tej pory – czy padały tylko ogólne hasła, czy konkretne techniczne kwestie?
Przydatna lista pytań:
„Które elementy zawieszenia były sprawdzane i w jaki sposób?” – poproś o wymienienie z nazw: wahacze, tuleje, kolumny, zwrotnice, belka, mocowania.
„Czy były zauważalne jakiekolwiek luzy lub odkształcenia?” – jeśli mechanik mówi „nie”, dopytaj: „jak to było sprawdzane – na podnośniku, na szarpakach, pod obciążeniem?”
„Czy wszystkie kąty są w środku zakresów, czy coś jest blisko granicy?” – jeśli coś „wisi” na krawędzi, poproś o pokazanie konkretnej wartości na wydruku.
„Czy widzicie ślady napraw blacharskich w okolicy mocowań zawieszenia?” – nie każdy warsztat chce to mówić wprost, ale zadane wprost pytanie często otwiera dyskusję.
Jeżeli słyszysz tylko ogólne: „wszystko dobrze, ustawione”, bez żadnych szczegółów, a auto nadal prowadzi się dziwnie, zastanów się, czy nie czas zmienić miejsce diagnostyki.

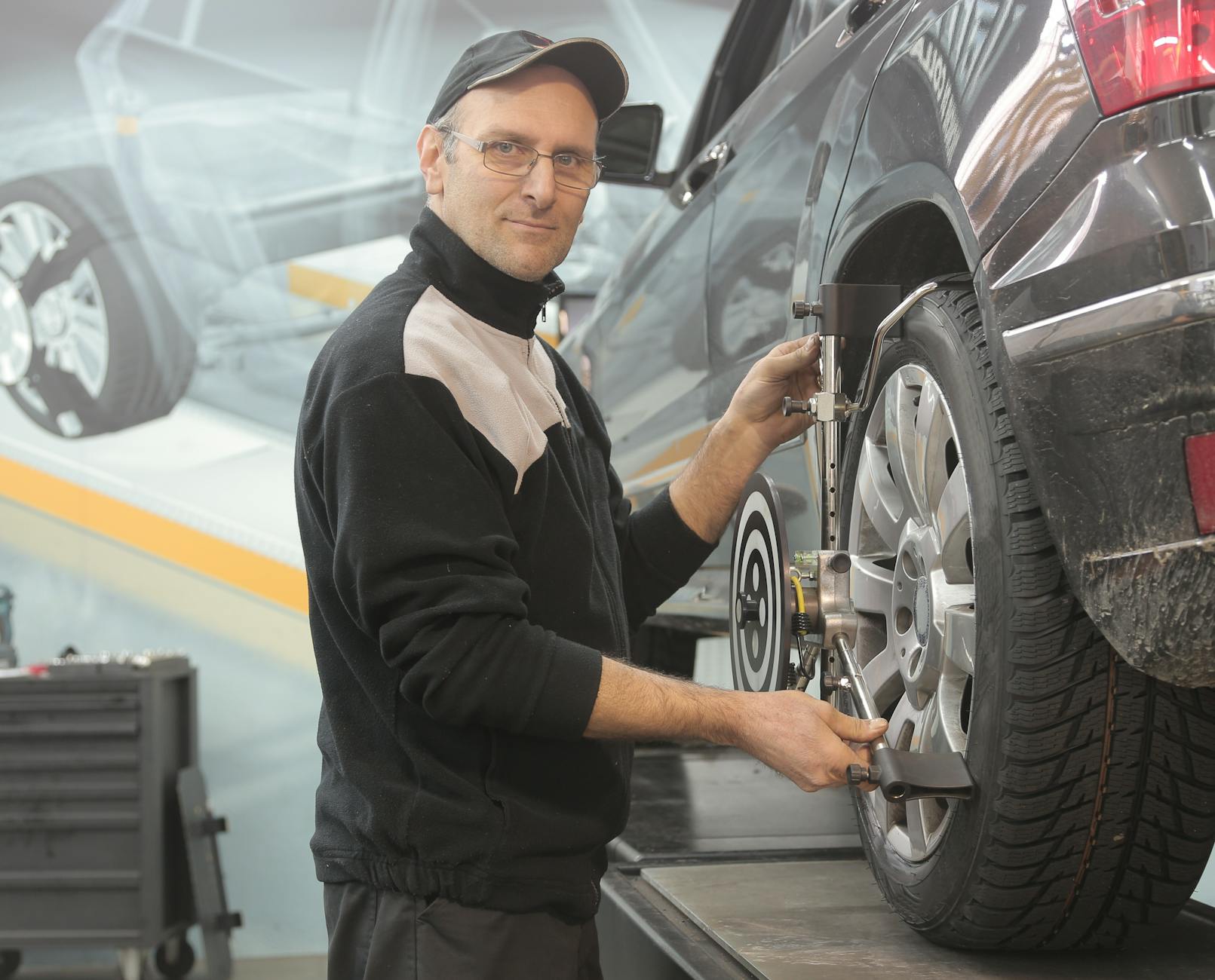

Źródło: Pexels | Autor: Artem Podrez
Domowe testy po odbiorze auta z ustawionej geometrii
Nie masz ramy pomiarowej ani czujników zegarowych, ale możesz wychwycić sporo rzeczy podczas zwykłej jazdy. Jaki masz cel – upewnić się, że jest „wystarczająco dobrze”, czy znaleźć najmniejsze nieprawidłowości?
Test na prostej drodze
Znajdź odcinek równej, mało uczęszczanej drogi, najlepiej z dobrą nawierzchnią. Zrób kilka prostych prób:
Jazda na wprost przy stałej prędkości – puść kierownicę na sekundę–dwie (w bezpiecznych warunkach). Auto powinno trzymać tor, delikatna korekta pochylenia drogi jest normalna, ale zdecydowane „uciekanie” w jedną stronę już nie.
Pozycja kierownicy – zerknij, czy przy jeździe na wprost znak na kierownicy jest idealnie w górze. Odchyłka o kilka stopni po świeżej regulacji to sygnał, że ktoś nie przyłożył się do centrowania.
Reakcja na szybki, ale niewielki ruch kierownicą – auto powinno reagować przewidywalnie, bez nerwowego „szarpnięcia” ani opóźnienia. Jeśli czuć luz, wróć do tematu sworzni i końcówek.
Dobrze jest przejechać ten sam odcinek w dwie strony. Jeśli auto ściąga tak samo w obie, to raczej nie kwestia pochylenia drogi.
Test przy hamowaniu i przyspieszaniu
Geometria wychodzi także przy dynamicznych zmianach obciążenia. Spróbuj wykonać kilka spokojnych, ale zdecydowanych hamowań z umiarkowanej prędkości.
Hamowanie na wprost – przy równym nacisku na pedał auto nie powinno uciekać na bok. Jeśli przy każdym hamowaniu „zawija” w tę samą stronę, szukaj przyczyny w różnicy sił hamowania L/P lub w geometrii przodu.
Przyspieszanie z niskiej prędkości – na równym asfalcie auto nie powinno „wężykować”. Gdy podczas dodawania gazu czuć lekkie pływanie, coś może pracować pod obciążeniem inaczej niż „na sucho”.
Zapisz sobie w głowie: przy jakiej prędkości i w jakich warunkach objawy są najsilniejsze. Z taką informacją wraca się do warsztatu dużo łatwiej niż z ogólnym „pływa i już”.
Test na nierównościach i zakrętach
Nawet lekko skrzywiony element zawieszenia lub wybita tuleja potrafią wyjść dopiero na deformacjach nawierzchni.
Przejazd przez próg zwalniający na wprost – nasłuchuj stuków, zgrzytów, „przeskoków” kierownicy. Jeśli hałas pojawia się tylko z jednej strony, wracasz do kontrolowania łączników, wahaczy, kolumny.
Powolny skręt po nierównościach (parking, bruk) – trzaski, przeskoki i uczucie „zacięć” przy skręcie sugerują problemy z górnymi mocowaniami kolumn, sprężyną lub maglownicą.
Szybszy łuk drogi – auto powinno wchodzić w zakręt płynnie. Gdy czuć, że „dogina się” dopiero po chwili albo lekko poprawia tor bez dalszego ruchu kierownicą, układ zawieszenia może „pracować” w luzach.
Zadaj sobie pytanie: czy objawy są powtarzalne w tych samych miejscach i przy podobnych ruchach kierownicą? Jeśli tak, próbując je opisać mechanikowi, odwołuj się do konkretnych sytuacji: „na tym rondzie, przy tym progu, przy tej prędkości”.
Na co zwrócić uwagę przy oględzinach opon i felg po stłuczce
Nawet jeśli wymieniłeś elementy zawieszenia, stare opony i felgi mogą „donosić” o historii auta. Zanim zapłacisz za kolejne ustawienie geometrii, obejrzyj dokładnie, na czym jeździsz. Masz już nawyk zaglądania na bieżnik co kilka tygodni, czy robisz to tylko przed przeglądem?
Ścinanie bieżnika – co mówi o geometrii
Nierówne zużycie opony to darmowy wykres Twojej geometrii z ostatnich miesięcy. Wystarczy kilka minut z latarką.
Ścinanie po wewnętrznej stronie – zbyt duże ujemne pochylenie lub zbieżność/rozbieżność po uderzeniu. Często po mocnym strzale w krawężnik przód lub tył zaczyna „zjadać” tylko jedną krawędź.
Ścinanie po zewnętrznej stronie – nadmierny dodatni kąt pochylenia, ewentualnie ciągła jazda na bardzo ciasnych zakrętach (miasto). Po kolizji raczej szuka się winy w wygiętych wahaczach lub przekoszonej osi.
Ząbkowanie bieżnika (fale, „piła”) – często wynik kombinacji: lekko rozjechana zbieżność + wybite amortyzatory lub tuleje. Po stłuczce pewne elementy zaczynają „dobijać” szybciej.
Plackowate zużycie – ślady ostrego hamowania lub blokady koła; po poważniejszym uderzeniu felga lub piasta mogły dostać „bicia”, a opona – deformacji.
Sprawdź, czy wzór zużycia jest podobny na obu kołach tej samej osi. Duża różnica lewo–prawo często oznacza, że tylko jedna strona „przyjęła na siebie” skutki stłuczki.
Felgi i opony – ukryte uszkodzenia po uderzeniu
Po złapaniu dużej dziury lub uderzeniu w krawężnik wielu kierowców patrzy tylko, czy felga nie jest pęknięta „na wylot”. Tymczasem drobne odkształcenia potrafią skutecznie zepsuć prowadzenie. Co już sprawdzałeś – tylko wizualnie, czy też wyważałeś koła po kolizji?
Podstawowe punkty kontroli:
Rant felgi – nawet lekko „zrolowany” brzeg może powodować bicie promieniowe i osiowe koła. Na wyważarce widać to od razu, ręką czasem trudno wyczuć.
Bąble i wybrzuszenia na boku opony – świadczą o uszkodzeniu osnowy. Taka opona nie trzyma parametrów wymiarowych pod obciążeniem, przez co auto „pływa”, a pomiar geometrii staje się mniej powtarzalny.
Stare ślady napraw felg – spawanie, prostowanie, wiercenie. Po kolejnym uderzeniu taka felga może odkształcić się dużo łatwiej niż nowa.
Najczęściej zadawane pytania (FAQ)
Jak poznać, że po stłuczce rozjechała się geometria kół?
Najpierw zadaj sobie pytanie: jak auto jedzie po zupełnie prostej, równej drodze? Jeśli musisz lekko skręcić kierownicę, żeby utrzymać kierunek, auto „ucieka” w jedną stronę albo wymaga ciągłego korygowania toru jazdy, to pierwszy sygnał, że zbieżność lub inne kąty geometrii są poza normą.
Zwróć też uwagę na zachowanie przy hamowaniu i przyspieszaniu. Gdy przy mocniejszym hamowaniu samochód „wędruje” po pasie, przód nurkuje nierówno albo kierownica nie chce sama wracać do jazdy na wprost po zakręcie, bardzo możliwe, że któryś z elementów zawieszenia się odkształcił, a geometria „uciekła”.
Dodatkowa wskazówka: sprawdź opony. Nierówne zużycie barków bieżnika (tylko wewnątrz albo na zewnątrz), „ząbkowanie” przy przesuwaniu dłoni po oponie czy pisk opon przy spokojnej jeździe po rondzie to typowe skutki rozjechanej geometrii.
Po jakim uderzeniu w auto trzeba koniecznie sprawdzić geometrię?
Zadaj sobie pytanie: gdzie dokładnie trafiło i w co? Sama połamana plastikowa część zderzaka przy lekkim, centralnym uderzeniu zwykle nie powoduje problemu z geometrią. Ryzyko rośnie, gdy siła idzie w narożnik auta lub bezpośrednio w koło.
Koniecznie rozważ pomiar geometrii, jeśli:
uderzyłeś bokiem koła w krawężnik, wyspę lub barierkę, nawet przy prędkości miejskiej,
zderzenie było „na róg” auta (np. lewy przód w słupek) – siła idzie wtedy w wahacze, zwrotnicę i mocowanie kolumny,
po strzale w tył klapa ciężko się domyka, szczeliny między lampami a karoserią są nierówne lub belka zderzaka jest widocznie przesunięta.
Jeśli zastanawiasz się, czy „to już”, przyjmij prostą zasadę: każde uderzenie, po którym auto zaczęło się prowadzić inaczej niż dzień wcześniej, kwalifikuje się do kontroli geometrii.
Jakie elementy zawieszenia mogą się wygiąć nawet przy lekkiej stłuczce?
Najpierw odpowiedz sobie: gdzie mogła pójść energia uderzenia – w koło, w wahacz, w belkę, czy może w wózek zawieszenia? Nawet pozornie niegroźne zdarzenie potrafi odkształcić elementy, których „gołym okiem” nie zauważysz.
Najczęściej po lekkich stłuczkach lub kontaktach z krawężnikiem odkształcają się:
wahacze (lekki „banan” zamiast prostej linii),
drążki kierownicze i końcówki drążków,
belka tylna lub przedni/tylny wózek zawieszenia (minimalne przesunięcie względem nadwozia),
punkty mocowania wahaczy, kolumn amortyzatorów i tuleje metalowo-gumowe.
W praktyce bywa tak, że mechanik „wyratuje” zbieżność regulacją i na wydruku wszystko jest na zielono, ale rozstaw osi po lewej i prawej stronie już się różni. Dlatego przy uderzeniach w koło lub narożnik auta sama regulacja zbieżności bez oględzin mechanicznych elementów to za mało.
Czy lekkie uderzenie w zderzak zawsze oznacza problem z geometrią?
Zastanów się: czy po zdarzeniu zmieniło się prowadzenie auta lub zaczęły pojawiać się nowe dźwięki z zawieszenia? Jeśli nie, a uderzenie było centralne, przy małej prędkości i skończyło się na pękniętym plastiku, w większości przypadków mówimy o uszkodzeniach „kosmetycznych”.
Ryzyko rośnie, gdy:
uderzenie było w róg zderzaka, a nie w środek,
zderzak jest „wciśnięty” pod lampę lub błotnik,
widać wgniecenie lub przesunięcie belki pod zderzakiem,
po kolizji klapa bagażnika lub maska gorzej się domykają.
Jeśli masz w głowie wątpliwość: „czy coś się nie przestawiło?”, najlepiej obejrzeć od spodu belkę lub wózek zawieszenia i wykonać pomiar geometrii – zwłaszcza przed zakupem auta po stłuczce.
Jak samemu wstępnie sprawdzić geometrię po kolizji przed wizytą w warsztacie?
Najpierw określ, jaki masz cel: chcesz tylko sprawdzić, czy da się bezpiecznie dojechać do warsztatu, czy ocenić, czy auto po kolizji nadaje się do zakupu. W obu przypadkach zacznij od prostego testu drogowego na równej nawierzchni.
Co możesz zrobić samodzielnie:
jazda na wprost przy stałej prędkości – obserwuj, czy kierownica jest prosto i czy auto nie „ściąga”,
lekki, płynny skręt (np. rondo) – zwróć uwagę na piski opon, „pływanie” tyłu lub brak powrotu kierownicy,
oględziny opon – sprawdź, czy bieżnik nie ściera się szybciej z jednej strony, czy nie ma „ząbków”,
kontrola wizualna w nadkolu – popatrz, czy koło jest mniej więcej centralnie, czy np. podejrzanie blisko przodu lub tyłu nadkola.
Jeśli którykolwiek z tych testów budzi niepokój, nie odkładaj pomiaru geometrii „na później”. Rozjechana geometria po stłuczce potrafi zjeść nowe opony w kilka tysięcy kilometrów i pogorszyć drogę hamowania.
Czy można ograniczyć się do ustawienia samej zbieżności po uderzeniu?
Zadaj sobie pytanie: chcesz tylko „wyprostować” kierownicę, czy mieć pewność, że zawieszenie jest zdrowe? Po kolizji samo ustawienie zbieżności bez sprawdzenia reszty parametrów i elementów mechanicznych to często pudrowanie problemu.
Pełna geometria obejmuje nie tylko zbieżność, ale też kąty pochylenia kół, wyprzedzenie sworznia zwrotnicy (caster) oraz pomiar rozstawu osi i kół lewa/prawa. Jeśli wahacz jest wygięty, a wózek delikatnie przesunięty, zbieżność da się „ustawić na zielono”, ale auto nadal będzie miało skrócony rozstaw osi z jednej strony i inaczej będzie reagować w zakrętach.
Po uderzeniu rozsądny scenariusz to: najpierw kontrola luzów i prostolinijności elementów zawieszenia, potem pełny pomiar geometrii, a na końcu ewentualna regulacja – już na zdrowych częściach. Dzięki temu nie przepalasz pieniędzy na regulację czegoś, co i tak trzeba będzie wymienić.
Jak szybko po stłuczce mogą pojawić się objawy złej geometrii?
Najważniejsze punkty
Geometria kół to nie tylko „czy auto jedzie prosto”, ale zestaw konkretnych parametrów (zbieżność, camber, caster, rozstaw osi i kół), które razem decydują o stabilności, zużyciu opon i zachowaniu przy hamowaniu – czy wiesz, który z nich najczęściej „ucieka” po uderzeniu?
Niewielka zmiana wysokości jednego rogu auta (zużyte sprężyny, zapadnięty amortyzator) potrafi udawać skutki stłuczki w wydruku geometrii, więc zanim zapłacisz za regulację, zadaj sobie pytanie: czy zawieszenie nie jest po prostu „zmęczone” wiekiem?
Nawet pozornie lekka kolizja może odkształcić wahacz, drążek kierowniczy, belkę tylną lub wózek zawieszenia – często tak minimalnie, że „na oko” nic nie widać, ale auto zaczyna piłować opony albo zmienia się rozstaw osi po lewej i prawej stronie.
Nie każde uszkodzenie zderzaka oznacza problem z geometrią; kluczowe jest, czy siła przeszła w elementy nośne (podłużnice, belkę, wózek, wahacze, zwrotnice) – zadaj sobie pytanie: czy uderzenie było centralnie w plastik, czy w narożnik albo bezpośrednio w koło?
Uderzenie kołem w krawężnik, wyspę czy barierkę, nawet przy prędkości miejskiej, niesie większe ryzyko wygięcia zawieszenia niż „pognieciony” plastik – jeśli felga jest przetarta, ale auto zaczęło pływać, traktuj to jak sygnał ostrzegawczy, nie „kosmetykę”.
Źródła
Vehicle Dynamics: Theory and Application. Springer (2015) – Podstawy dynamiki pojazdu, wpływ kątów zawieszenia na prowadzenie
Fundamentals of Vehicle Dynamics. Society of Automotive Engineers (1992) – Definicje zbieżności, camber, caster i ich wpływ na stabilność
Bosch Automotive Handbook. Robert Bosch GmbH (2014) – Parametry geometrii kół, zawieszenia i ich znaczenie eksploatacyjne
