Po co w ogóle ustawia się geometrię i zbieżność
Co tak naprawdę oznacza geometria kół
Geometria kół to zestaw kilku podstawowych kątów i odległości, które określają położenie kół względem nadwozia i siebie nawzajem. W codziennym języku używa się skrótu „zbieżność”, ale w praktyce mierzone i regulowane są różne parametry. Najczęściej spotykane to:
- zbieżność – kąt ustawienia kół względem kierunku jazdy (czy są do siebie zbieżne, rozbieżne, czy równoległe),
- kąt pochylenia kół (camber) – czy koło pochyla się górą do środka auta, czy na zewnątrz,
- kąt wyprzedzenia sworznia zwrotnicy (caster) – wpływa głównie na samoczynny powrót kierownicy i stabilność jazdy na wprost,
- kąt pochylenia osi zwrotnicy (KPI/SIA) – istotny dla stabilności, ale zwykle nienastawny; odchyla się przy krzywych elementach zawieszenia,
- oś geometryczna pojazdu – umowna linia, względem której porównuje się ustawienie osi przedniej i tylnej.
Te wartości nie są przypadkowe – producent dobiera je tak, by samochód był stabilny, przewidywalny, możliwie komfortowy i bezpieczny. Jeśli któryś z kątów „ucieknie” poza tolerancję, auto zaczyna zachowywać się inaczej niż przewidziano. Dlatego ustawienie geometrii kół to nie kosmetyka, tylko regulacja kluczowa dla właściwej pracy zawieszenia i układu kierowniczego.
Wpływ geometrii na prowadzenie, opony i bezpieczeństwo
Geometria bezpośrednio przekłada się na to, jak auto reaguje na ruchy kierownicy, jak trzyma tor jazdy i jak szybko ścierają się opony. Jeśli zbieżność jest zbyt „zbieżna” lub „rozbieżna”, koła nie toczą się swobodnie po linii prostej, tylko delikatnie szorują po nawierzchni. Skutek jest prosty: zwiększone zużycie bieżnika, wyższe opory toczenia i gorsza ekonomia jazdy.
Nieprawidłowy kąt pochylenia kół może dramatycznie przyspieszyć zużycie jednej krawędzi opony. Widać to często po „łysych” wewnętrznych rantach, podczas gdy zewnętrzna część bieżnika wygląda jeszcze na względnie dobrą. W takiej sytuacji droga hamowania na mokrym potrafi się wyraźnie wydłużyć, bo opona nie ma pełnego kontaktu z nawierzchnią. Z kolei źle ustawiony kąt wyprzedzenia sworznia może powodować nerwowe reakcje auta i brak stabilności przy większych prędkościach.
Do tego dochodzi kwestia bezpieczeństwa: samochód, który ściąga na jedną stronę, źle reaguje na hamowanie awaryjne, wpada w poślizg przy gwałtownym ominięciu przeszkody albo „pływa” po koleinach, daje kierowcy fałszywe poczucie kontroli. Kierownica jest wtedy cały czas lekko skręcona, a kierowca kompensuje błędy geometrii, często nie zdając sobie z tego sprawy. W sytuacji nagłej reakcji na drodze może zabraknąć „marginesu” na dodatkowy ruch rękami.
Typowe objawy rozjechanej geometrii w codziennej jeździe
Geometria nie rozjeżdża się najczęściej nagle, tylko stopniowo – po uderzeniu w krawężnik, po wjechaniu w dziurę, po wymianie elementów zawieszenia lub po prostu z biegiem czasu. Objawy, które powinny zapalić lampkę ostrzegawczą, to m.in.:
- auto ściąga w prawo lub w lewo przy puszczeniu kierownicy na równej drodze,
- kierownica nie jest na wprost, choć koła jadą prosto,
- opony mają nierównomierne zużycie – „ząbki”, wyjedzone ranty, placki,
- samochód nerwowo reaguje na koleiny, „pływa” na autostradzie,
- na zakrętach słychać piszczenie opon przy stosunkowo niedużych prędkościach,
- po wymianie części zawieszenia znacząco zmienia się zachowanie auta.
Jeśli dochodzi do tego luźne, „gumowe” odczucie na kierownicy, stuki z przodu, brak pewności w czasie hamowania, to oprócz geometrii często jest problem z samymi elementami zawieszenia. To sugeruje, że samo ustawienie kątów bez naprawy zużytych części będzie tylko krótkotrwałą poprawą lub w ogóle nic nie da.
Dlaczego kręcenie kierownicą „na oko” nie rozwiąże problemu
Często spotykany „patent” to przestawianie kierownicy na wieloklinie lub korygowanie jej położenia tylko po to, by wizualnie była prosta. To kompletnie mija się z celem. Jeśli układ kierowniczy został przestawiony po uderzeniu w krawężnik, to korekta powinna odbyć się na drążkach kierowniczych, tak aby przy centralnym położeniu przekładni koła były ustawione zgodnie z danymi producenta.
Przesunięcie kierownicy bez zmiany długości drążków sprawia, że:
- „zero” przekładni nie pokrywa się z jazdą na wprost,
- jedno koło skręca bardziej, drugie mniej,
- układy wspomagania (elektryczne) mogą błędnie interpretować położenie kierownicy,
- systemy stabilizacji toru jazdy (ESP) opierają się na fałszywych danych.
Dlatego każda rzetelna geometria zaczyna się od sprawdzenia i wycentrowania układu kierowniczego, a dopiero później reguluje się zbieżność drążkami. Jeśli kierownica po ustawieniu geometrii wciąż stoi krzywo, coś w procesie zostało zrobione źle albo wcześniej ktoś ingerował w montaż kierownicy na wieloklinie.
Od czego zależy czas ustawiania geometrii
Pomiar kontrolny a pełna regulacja przodu i tyłu
Pod hasłem „ustawienie geometrii” kryją się różne usługi. Czasem klient potrzebuje jedynie pomiaru kontrolnego – np. po uderzeniu w dziurę lub przy zakupie auta. W takiej sytuacji mechanik montuje głowice pomiarowe, wykonuje pełny pomiar i drukuje raport, ale nie dokonuje regulacji. Sam pomiar na nowoczesnym sprzęcie 3D może trwać 10–20 minut, zależnie od organizacji pracy warsztatu.
Co innego, gdy chodzi o pełną regulację przodu i tyłu. Tu dochodzi czas na:
- poluzowanie śrub regulacyjnych,
- faktyczną regulację kątów (często kilka podejść),
- kontrolny pomiar po każdej korekcie,
- dokręcenie wszystkich połączeń i ponowną weryfikację.
Tylna oś wielu aut ma elementy regulacyjne (zbieżność, czasem pochylenie), ale dostęp do nich bywa utrudniony. Każde dodatkowe miejsce regulacji to kolejne minuty. Dlatego prosty pomiar bez regulacji to często kilkanaście minut, a pełna geometria przód + tył w realnych warunkach warsztatowych rzadko zamyka się poniżej 45 minut.
Konstrukcja zawieszenia i typ pojazdu
Ogromne znaczenie dla czasu ustawiania geometrii ma to, jakie zawieszenie ma samochód. Kilka przykładowych sytuacji:
- Prosty McPherson z tyłu belka skrętna – typowe małe auta miejskie, kompaktowe. Zwykle regulowana jest tylko zbieżność przodu, tył jest „sztywny”. Taka geometria, jeśli nie ma problemów ze śrubami, trwa relatywnie krótko.
- Przód McPherson + tył wielowahacz – auta klasy średniej, wiele SUV-ów. Z tyłu często reguluje się zbieżność i pochylenie, a dostęp do śrub wymaga pracy podnośnika nożycowego i dodatkowego czasu.
- Rozbudowane wielowahacze przód + tył – samochody premium, sportowe. Tu regulacji jest dużo więcej, każda wymaga cierpliwego podejścia, a niekiedy producent przewiduje dodatkowe procedury (np. obciążenie auta).
- Samochody dostawcze i busy – masa własna, inne opony, czasem regulacja osi tylnej na specjalnych śrubach ekscentrycznych. Zwykły zestaw do osobówek może być niewystarczający, a sama obsługa zawieszenia zajmuje więcej czasu.
Dodatkowo czas wydłuża fakt, że wiele nowoczesnych aut wymaga bardzo dokładnego ustawienia kątów ze względu na działanie systemów wspomagających (ADAS). Niektóre stacje po samej geometrii wykonują jeszcze kalibrację czujnika kąta skrętu albo ustawienie kamer i radarów, jeśli były demontowane elementy zderzaka czy zawieszenia.
Czynniki techniczne wydłużające usługę
Nawet prosta konstrukcyjnie oś może sprawić mechanikowi sporo problemów, jeśli samochód ma za sobą kilka zim na solonych drogach. Najczęstsze powody, dla których geometria trwa zdecydowanie dłużej, to:
- zapieczone lub skorodowane śruby regulacyjne – nie da się ich ruszyć bez użycia penetratora, nagrzewania lub nawet cięcia,
- brak dostępu do śrub – konieczność zdjęcia osłon podwozia, plastików, czasem kół,
- uszkodzone elementy regulacyjne – wyrobione excentryki, obrobione łby śrub, przerobione „patentem” przez poprzedników,
- luzy w zawieszeniu, które wychodzą dopiero po wejściu na stanowisko – trzeba je naprawić przed regulacją.
W wielu przypadkach mechanik staje przed wyborem: poświęcić dodatkowe 20–30 minut na uwolnienie śruby, albo poinformować klienta, że bez wymiany danego elementu nie uda się wykonać pełnej regulacji. To są realne sytuacje, które z planowanych 45 minut potrafią zrobić ponad godzinę pracy – i to bez „kombinowania”, tylko przy próbie zrobienia wszystkiego zgodnie ze sztuką.
Dodatkowe czynności przed właściwą regulacją
Profesjonalne ustawienie geometrii bardzo rzadko polega wyłącznie na podpięciu auta pod maszynę i przekręceniu kilku śrub. W rzetelnych warsztatach dochodzą czynności, które nie są widoczne dla klienta, ale zabierają czas i mają kluczowe znaczenie dla efektu:
- kontrola zawieszenia i układu kierowniczego – sprawdzanie luzów, sworzni, tulei, łączników, końcówek drążków,
- sprawdzenie i korekta ciśnienia w oponach – jeśli ciśnienia są nierówne, pomiar geometrii traci sens,
- ocena stanu opon – mocno zużyte lub różne opony na osi mogą zaburzać odczyty,
- wstępna jazda próbna (czasem) – gdy kierowca zgłasza specyficzne objawy, które trzeba zweryfikować „w ruchu”.
Jeżeli podczas tej kontroli wyjdzie, że końcówka drążka ma wyraźny luz, rozsądny mechanik zaproponuje jej wymianę przed geometrią. Sama wymiana to kolejne kilkanaście–kilkadziesiąt minut. Z punktu widzenia klienta wizyta się wydłuża, ale wykonywanie precyzyjnej regulacji na zużytych elementach nie ma sensu – ustawione kąty i tak wkrótce „uciekną”.
„Szybka geometria” kontra rzetelna usługa – realne widełki czasowe
Na rynku funkcjonują dwie skrajne filozofie:
- „Szybka geometria” 15–20 minut – często ograniczona do samego przodu, bez dokładnego badania zawieszenia, bez tyłu, bez analizy wydruku. Pozwala przyjąć więcej aut w ciągu dnia, ale polega zazwyczaj na „zbiciu” najbardziej rażących odchyleń zbieżności.
- Rzetelna geometria 45–90 minut – obejmuje pełny pomiar przodu i tyłu, regulację zgodnie ze specyfikacją producenta, kontrolę zawieszenia, ustawienie „zera” kierownicy, końcową weryfikację i, często, krótką jazdę próbną.
Dłuższy czas wcale nie musi oznaczać naciągania – zwykle jest wynikiem dokładniejszego podejścia i problemów typowych dla starszych samochodów. Jeśli ktoś deklaruje „kompletna geometria przód + tył w 15 minut”, to albo pracuje na niezwykle prostych autach w idealnym stanie, albo skraca któryś z etapów, pomijając sprawy, które decydują o jakości końcowej.
Przyjęcie auta na stanowisko – pierwsze minuty wizyty
Wywiad z kierowcą i zebranie objawów
Mechanik, który chce dobrze ustawić geometrię, zaczyna od rozmowy. Krótkie, konkretne pytania potrafią bardzo ułatwić diagnostykę:
- Od kiedy auto ściąga? Po jakim zdarzeniu (krawężnik, dziura, wypadek)?
- Czy były ostatnio wymieniane jakieś elementy zawieszenia, drążki, końcówki, amortyzatory?
- Czy opony były ostatnio rotowane (zamiana przód–tył, lewa–prawa)?
- Przy jakiej prędkości najbardziej czuć problem? Tylko w mieście, czy także na autostradzie?
Krótka jazda próbna przed wjazdem na stanowisko
Jeśli zgłaszane objawy są nietypowe albo trudne do opisania, mechanik często robi krótką jazdę próbna. W praktyce to zwykle kilka minut po najbliższej okolicy, ale w ściśle określony sposób:
- sprawdzenie zachowania auta przy jeździe na wprost na równej drodze,
- puszczenie kierownicy na chwilę (w bezpiecznych warunkach),
- obserwacja reakcji samochodu przy lekkich korektach toru jazdy,
- ocena, czy ściąganie nie wynika z różnic w oporze toczenia kół lub hamulców.
Często już po takim przejeździe można stwierdzić, że problem to bardziej opony lub hamulce niż sama geometria. Dzięki temu nie traci się czasu na regulację czegoś, co i tak nie rozwiąże zgłaszanego objawu.
Formalności, oględziny wizualne i zabezpieczenie pojazdu
Zanim auto wjedzie na stanowisko, pracownik warsztatu sporządza zlecenie i krótko je ogląda. Chodzi o rzeczy proste, ale istotne:
- stan felg i opon (widoczne uszkodzenia, brak dekielków, nietypowe śruby),
- prześwit auta i ewentualne progi / dokładki zderzaków, które mogłyby zahaczyć o najazd,
- obecność haków holowniczych, stopni bocznych, progów rurowych.
Następnie samochód wjeżdża na stanowisko pomiarowe. Kierownica jest prostowana maksymalnie „na oko” – to pierwsze odniesienie przed ustawieniem pełnego „zera”. W wielu warsztatach stosuje się nakładki ochronne na fotel i kierownicę oraz papierowe dywaniki, żeby nie pobrudzić wnętrza przy wielokrotnym wsiadaniu i wysiadaniu.
Przygotowanie samochodu do pomiaru – to, czego klient zwykle nie widzi
Ustawienie auta na płycie pomiarowej
Samochód musi stanąć na stanowisku bardzo precyzyjnie. Koła powinny znajdować się centralnie na płytach obrotowych (z przodu) i ślizgowych (z tyłu, jeśli występują). Jeśli auto stoi zbyt daleko lub zbyt blisko krawędzi stanowiska, pomiar będzie przekłamany lub wręcz niemożliwy.
Mechanik kilkukrotnie przestawia auto o kilka centymetrów w przód lub tył, aż osiągnie właściwe położenie. Dopiero wtedy blokuje płyty (jeśli konstrukcja stanowiska tego wymaga) i zabezpiecza pojazd przed samoczynnym stoczeniem.
Ustalenie obciążenia i warunków zgodnych z zaleceniami producenta
Każdy producent określa warunki, w jakich geometria powinna być mierzona: masa auta, poziom paliwa, rozmieszczenie ewentualnych obciążeń. W codziennej praktyce dąży się przynajmniej do spełnienia podstawowych wymagań:
- opróżnienie bagażnika z ciężkich przedmiotów (butle z gazem technicznym, skrzynki narzędziowe, worki z materiałami budowlanymi),
- kontrola poziomu paliwa – skrajne stany (prawie pusto lub pod korek) istotnie zmieniają ugięcie zawieszenia,
- ustawienie kół w pozycji jazdy na wprost i zablokowanie kierownicy (specjalnym przyrządem lub pasem),
- zastosowanie ewentualnych obciążeń serwisowych – w niektórych autach premium producent wymaga ustawienia ciężarków w kabinie i bagażniku.
Te czynności wydają się drobiazgami, ale od nich zależy, czy pomiar będzie odzwierciedlał rzeczywiste warunki jazdy, czy tylko „stan warsztatowy”, który łatwo zgubi się po wyjeździe na drogę.
Sprawdzenie luzów zawieszenia i układu kierowniczego bez demontażu
Przed zawieszeniem głowic do felg mechanik wykonuje szybki, ale dokładny przegląd podwozia. Na podnośniku nożycowym jest dobry dostęp do wielu punktów, więc:
- sprawdza się luzy na sworzniach wahaczy, końcówkach drążków, łącznikach stabilizatora,
- ocenia stan tulei metalowo-gumowych (czy nie są popękane, przesunięte, wyraźnie „pracujące” przy podważaniu),
- sprawdza stan amortyzatorów i sprężyn (pęknięcia, wycieki, nierówne ugięcie),
- ocenia, czy nie ma wycieków z przekładni kierowniczej, które mogłyby sugerować uszkodzenie po uderzeniu.
Jeśli którykolwiek element ma wyraźny luz, regulacja geometrii traci sens. W takim przypadku mechanik przerywa przygotowania, informuje klienta o usterce i proponuje jej usunięcie przed pomiarem. Błędna decyzja na tym etapie skutkowałaby tym, że po wymianie zużytych części geometria i tak „ucieknie”.
Kontrola i korekta ciśnienia w oponach
Różnice w ciśnieniu między kołami tej samej osi potrafią skutecznie zepsuć efekt całej operacji. Dlatego jednym z pierwszych kroków jest pomiar i wyrównanie ciśnienia do wartości z tabliczki znamionowej (zwykle na słupku drzwi lub klapce wlewu paliwa). Przy okazji mechanik ocenia:
- różnice w zużyciu bieżnika między kołami (sygnał, jak „pracowała” geometria do tej pory),
- ewentualne guzki, wybrzuszenia lub „jajowatość” opony,
- czy na osi nie są założone opony o różnych rozmiarach lub typach.
Jeśli na przykład z przodu są dwie różne opony – jedna prawie nowa, druga mocno zużyta – samochód będzie reagował nierówno, nawet przy wzorowo ustawionej geometrii. W takiej sytuacji mechanik często proponuje rotację kół lub wymianę opony, zanim rozpocznie właściwą regulację.

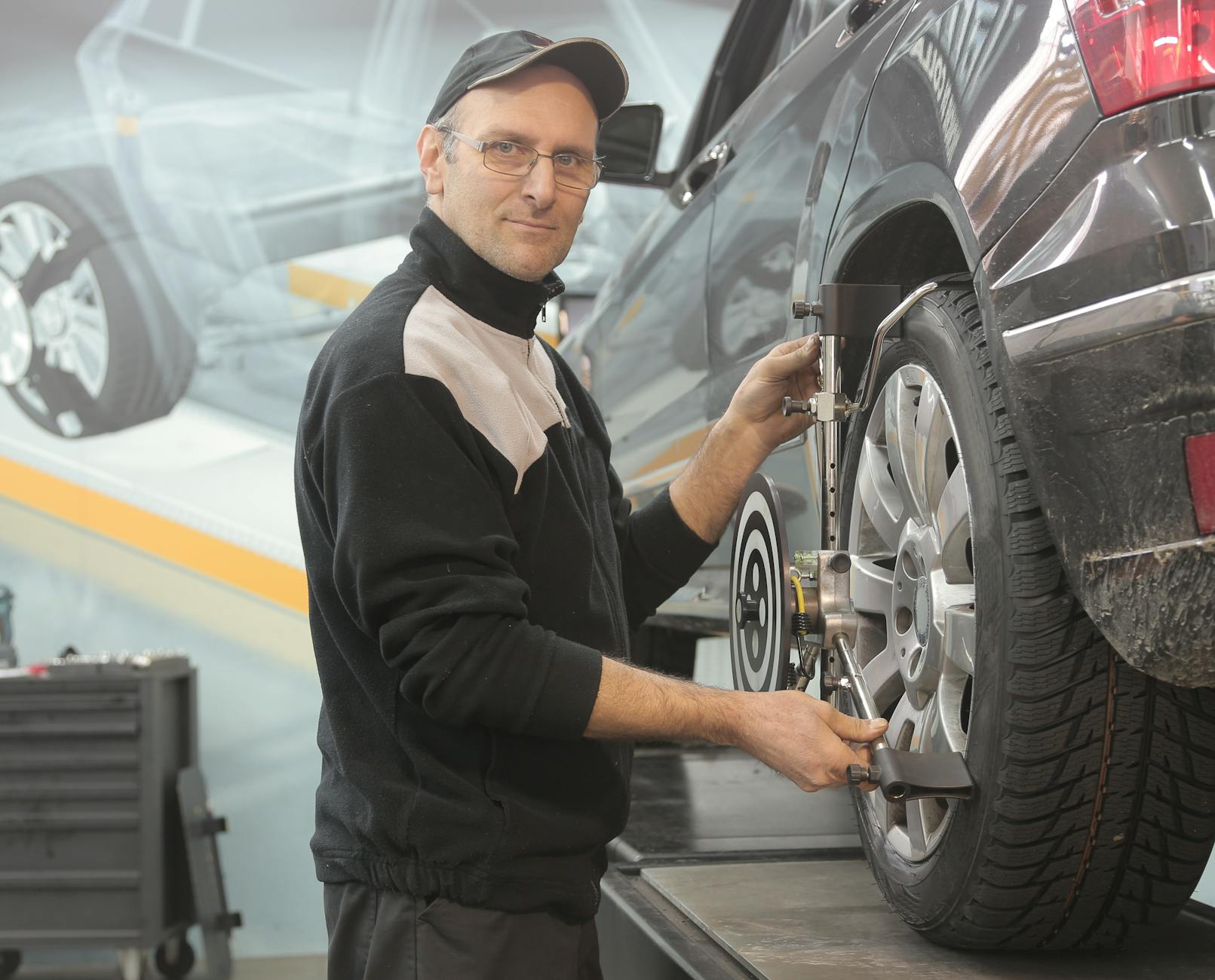

Montaż głowic pomiarowych i ich kalibracja względem felg
Kolejny etap to założenie na koła uchwytów z głowicami pomiarowymi lub tarczami odbijającymi (w systemach 3D). Żeby pomiar był wiarygodny, uchwyty muszą być:
- stabilnie osadzone na feldze, bez przechyleń,
- zamocowane tak, by nie uszkodzić lakieru ani krawędzi felgi,
- rozmieszczone symetrycznie względem jej krawędzi.
W wielu urządzeniach stosuje się procedurę kompensacji bicia felgi: mechanik przesuwa auto kilka centymetrów do przodu i do tyłu albo obraca koło na rolkach, a komputer „uczy się” ewentualnych niedokładności felgi. Ten krok eliminuje wpływ drobnych skrzywień obręczy na wynik pomiaru.
Sam pomiar geometrii – co dokładnie jest sprawdzane i ile to trwa
Komunikacja z komputerem i wybór właściwych danych pojazdu
Po zamontowaniu głowic mechanik przechodzi do terminala sterującego. Musi wskazać:
- markę, model i wersję nadwoziową auta,
- typ zawieszenia (jeśli występuje kilka wariantów),
- rozstaw osi i inne parametry z bazy danych producenta.
Nowoczesne urządzenia mają rozbudowane biblioteki, ale wybór nie zawsze jest oczywisty. Ten sam model może występować z różnymi zawieszeniami (np. standardowe, sportowe, pakiet „off-road”), a każde ma inne tolerancje kątów. Pomyłka na tym poziomie oznaczałaby regulację do niewłaściwych wartości docelowych.
Sprawdzenie podstawowych parametrów: zbieżność, pochylenie, kąt wyprzedzenia sworznia
Po uruchomieniu procedury pomiarowej urządzenie w kilka chwil przelicza aktualne ustawienie kół. Na ekranie pojawiają się wartości w odniesieniu do zakresów „zielonych” (prawidłowych) i „czerwonych” (poza tolerancją). Standardowo kontroluje się:
- zbieżność kół osi przedniej i tylnej – czy koła „patrzą” do wewnątrz (zbieżne), na zewnątrz (rozbieżne) czy równolegle,
- pochylenie kół (camber) – kąt odchylenia koła od pionu, dodatni lub ujemny,
- kąt wyprzedzenia sworznia zwrotnicy (caster) – odpowiedzialny za stabilność jazdy na wprost i samoczynny powrót kierownicy.
Samo odczytanie wyników trwa kilkadziesiąt sekund, ale najważniejsza jest ich interpretacja. Mechanik ocenia, czy wartości przekroczeń sugerują typową „rozjechaną geometrię”, czy raczej skrzywienie elementów nośnych (wahaczy, belki, podłużnic) po kolizji.
Kąt pochylenia osi i różnica rozstawu kół – diagnoza „skręconego” nadwozia
Oprócz podstawowych kątów, urządzenia do geometrii potrafią ocenić także takie parametry jak:
- kąt pochylenia osi – czy oś nie jest przekręcona względem osi symetrii nadwozia,
- różnica rozstawu kół między lewą a prawą stroną,
- przesunięcie osi – czy jedna z osi nie jest przesunięta w przód lub tył względem drugiej.
Gdy któreś z tych odchyleń jest wyraźne, mówimy potocznie o „skręconym aucie”. Regulacja samych śrub zbieżności nic tu nie da – konieczna jest naprawa blacharsko-mechaniczna, a czasem praca na ramie naprawczej. Mechanik zwykle omawia wtedy z klientem, z czym realnie wiąże się dalsza eksploatacja takiego samochodu.
Porównanie strony lewej i prawej – szukanie przyczyny ściągania
Kluczowe jest nie tylko to, czy wartości mieszczą się w tolerancji, lecz także jak bardzo lewa strona różni się od prawej. Nawet jeśli oba kąty mieszczą się „na zielono”, ale różnica jest znaczna, auto może delikatnie ściągać. Dlatego mechanik patrzy na:
- symetrię pochylenia kół przodu i tyłu,
- różnice w kacie wyprzedzenia sworznia (caster) między stronami,
- rozbieżność w zbieżności pojedynczych kół przy zsumowanej zbieżności osi w normie.
Typowy przykład z praktyki: samochód po uderzeniu w krawężnik ma z lewej strony wahacz minimalnie podgięty. Wszystkie wartości są „w zielonym” polu, ale lewa strona wyraźnie odbiega od prawej. W takiej sytuacji po samej regulacji da się poprawić zachowanie auta, jednak pełen efekt wymaga wymiany uszkodzonego elementu.
Weryfikacja „zera” kierownicy i czujnika kąta skrętu
Nowoczesne pojazdy wyposażone w elektryczne wspomaganie i systemy stabilizacji toru jazdy wymagają nie tylko ustawienia mechanicznego zera kierownicy, ale też jego elektronicznej kalibracji. Procedura przebiega etapami:
- Mechanik ustawia kierownicę mechanicznie możliwie idealnie na wprost i blokuje ją.
- Reguluje zbieżność drążkami tak, by przy zablokowanej kierownicy koła były idealnie „na zero” względem urządzenia pomiarowego.
- Po zakończonej regulacji uruchamia procedurę adaptacji czujnika kąta skrętu (przy użyciu testera diagnostycznego).
Bez tej adaptacji sterownik ESP może „myśleć”, że auto skręca, choć jedzie prosto, i niepotrzebnie ingerować w tor jazdy. Cały ten fragment pracy wydłuża usługę o kilka–kilkanaście minut, ale jest konieczny w wielu nowoczesnych konstrukcjach.
Czas trwania samego pomiaru i interpretacji wyników
Jeżeli auto jest przygotowane, głowice zamontowane, a zawieszenie nie ma luzów, pierwszy pełny pomiar wraz z interpretacją wyników trwa najczęściej:
- ok. 5–10 minut w przypadku prostych układów i doświadczonego operatora,
- do 15 minut, jeśli dane pojazdu są nietypowe lub trzeba dokładniej przeanalizować rozbieżne wartości.
W tym czasie nie wykonuje się jeszcze regulacji. Mechanik „czyta” z ekranu historię auta: gdzie jest największe odchylenie, czy tył „ciągnie” przód, czy przeciwnie, jakie były wcześniejsze naprawy. Dopiero na tej podstawie planuje kolejność działań – czy zaczynać od osi tylnej, czy od razu przechodzić do przodu, czy też wstrzymać się i zaproponować dodatkową diagnostykę.
Wydruk raportu z pomiaru jako punkt odniesienia
Po pierwszym pomiarze często wykonywany jest wydruk raportu wstępnego. Ma on kilka funkcji:
- dokumentuje stan geometrii przed regulacją,
- pozwala klientowi zobaczyć, które wartości są poza zakresem,
- stanowi punkt odniesienia do porównania po zakończonej regulacji.
Jeżeli klient ma wątpliwości, czy faktycznie „coś było do roboty”, porównanie raportu „przed” i „po” rozwiewa większość pytań. Widać na nim różnice nie tylko w kolorach pól, ale też w konkretnych wartościach kątów z dokładnością do minut kątowych.
Czas i zakres właściwej regulacji – od czego zależy, ile jeszcze posiedzisz w poczekalni
Sam pomiar to dopiero punkt wyjścia. To, jak długo potrwa właściwe ustawianie geometrii, zależy od kilku czynników technicznych, ale też organizacyjnych na stanowisku. Jeden samochód „składa się” w kwadrans, inny zajmuje podnośnik przez ponad godzinę, mimo że z zewnątrz oba wyglądają podobnie.
Dostęp do punktów regulacyjnych i ich stan
W teorii większość aut ma regulację zbieżności przodu, część ma także regulowaną zbieżność i pochylenie z tyłu. W praktyce szybko okazuje się, że śruby regulacyjne potrafią być:
- zapieczone korozją – nie reagują na klucz,
- zniszczone – zerwany gwint, zjechane łby śrub,
- zabudowane osłonami lub elementami tuningu,
- zablokowane po nieprawidłowych wcześniejszych naprawach (np. spawanie w okolicy).
Jeśli regulacja przebiega „książkowo”, mechanik luzuje przeciwnakrętki, ustawia odpowiednie wartości i dokręca całość, kontrolując na bieżąco odczyty. Kiedy jednak któraś śruba ani drgnie, zaczyna się walka z penetrantem, podgrzewaniem i doborem narzędzi. To są te minuty, których klient nie widzi, a które potrafią podwoić łączny czas ustawiania.
Różnice między zawieszeniem prostym a wielowahaczowym
Sam typ zawieszenia determinuje liczbę punktów, które da się regulować. Im bardziej rozbudowany układ, tym większe pole manewru – ale też większa ilość pracy:
- Proste belki i kolumny McPhersona – zwykle tylko zbieżność przodu, czasem pochylenie lekkim przesunięciem amortyzatora w otworach mocujących.
- Wielowahacz z tyłu – oddzielna regulacja zbieżności i pochylenia na każdej stronie, czasem także dodatkowe ekcentryki wpływające pośrednio na kilka kątów naraz.
- Układy sportowe i obniżane – regulowane górne mocowania, regulowane wahacze, zmienione długości drążków.
Przy klasycznym kompakcie z prostą tylną belką pełna regulacja zbieżności przodu po wcześniejszym pomiarze to często kwestia 15–25 minut. Auto klasy wyższej, z rozbudowanym wielowahaczem i regulacją z tyłu, potrafi zająć stanowisko dwa razy dłużej, zwłaszcza jeśli dąży się do jak najbardziej zbliżonych wartości lewej i prawej strony.
Dostrajanie „pod kierowcę” – geometria fabryczna a geometria użytkowa
Nie każda regulacja sprowadza się do „ustawienia na środek tolerancji”. Część kierowców zgłasza konkretne oczekiwania:
- mniej nerwowa reakcja na ruchy kierownicą (większa stabilność przy prędkości),
- lepsza zwinność w mieście kosztem delikatnie szybszego zużycia opon,
- korekta po obniżeniu zawieszenia czy montażu dystansów.
W takich przypadkach mechanik, mając doświadczenie, dobiera wartości bliżej jednej z granic tolerancji, zamiast idealnego „środka”. Samo dojście do takich ustawień, przy jednoczesnym utrzymaniu symetrii, wymaga kilku serii drobnych korekt i ponownych odczytów. Czas wizyty wydłuża się, ale auto prowadzi się dokładnie tak, jak oczekiwał właściciel.
Regulacja na osi tylnej – fundament zachowania auta na drodze
Jeśli konstrukcja samochodu na to pozwala, prawidłowa procedura zakłada rozpoczęcie regulacji od osi tylnej. To ona wyznacza „tor”, po którym ma podążać przód. Pominięcie tego etapu w autach z regulowaną tylną osią powoduje, że przód trzeba by korygować dwa razy.
Dlaczego tył „rządzi” przodem
Wyobrażenie tylnej osi jako szyny pomaga zrozumieć tę kolejność. Jeżeli szyna jest przekręcona, wagon (przód auta) zawsze będzie lekko przekoszony. Regulując tylko przód, można na chwilę zminimalizować objawy, ale geometria pozostanie niespójna. Stąd prawidłowa sekwencja:
- ustawienie zbieżności i pochylenia kół tylnych (jeżeli jest regulacja),
- sprawdzenie, czy oś nie ma nadmiernego pochylenia i przesunięcia,
- dopiero potem dostrojenie zbieżności i ewentualnie pochylenia przodu.
W praktyce dobrze ustawiony tył często już częściowo „uspokaja” auto – po korekcie tylko tylnej osi kierowca w wielu modelach czuje różnicę, mimo że kierownica nie została jeszcze ustawiona idealnie na wprost.
Regulacja mimo braku typowych śrub – rozwiązania pośrednie
Część prostych konstrukcji nie ma dedykowanej regulacji tyłu. Nie oznacza to jednak, że nic nie da się zrobić. Mechanicy korzystają z kilku rozwiązań pośrednich:
- minimalne przesunięcie belki w otworach mocujących (tam, gdzie konstrukcja na to pozwala),
- wymiana wyrobionych tulei na tuleje o innych offsetach (w wersjach tuningowych lub zamiennikach serwisowych),
- sprawdzenie i prostowanie felg oraz kontrola opon – przy braku regulacji każdy defekt koła ma większe znaczenie.
Takie prace zwykle wymagają więcej czasu niż sama regulacja śrubą ekscentryczną. Dlatego auta bez klasycznej regulacji z tyłu potrafią paradoksalnie zająć stanowisko dłużej, jeśli celem jest możliwie najlepsze zachowanie toru jazdy.
Regulacja zbieżności i pochylenia przodu – precyzyjne dopasowanie do „zera” kierownicy
Przednia oś to ten etap, który właściciel auta odczuje najbardziej. To tu decyduje się, czy kierownica będzie stała prosto, czy auto przestanie pływać po koleinach i jak będzie reagować na gwałtowne ruchy.
Blokada kierownicy i ustawienie „bazy”
Kluczowy moment to ustawienie kierownicy idealnie na wprost i jej zablokowanie. Jeżeli ten krok zostanie wykonany niedokładnie, cała dalsza regulacja będzie prowadzona do „krzywego zera”. Mechanik korzysta z blokad kierownicy lub pasów mocujących do fotela, wyrównuje jej położenie względem wnętrza, a dopiero potem przechodzi do drążków.
Drobne korekty i kontrola po każdej zmianie
Regulacja przodu rzadko odbywa się jedną dużą korektą. Dużo częściej wygląda to tak:
- poluzowanie przeciwnakrętek na drążkach kierowniczych,
- niewielki obrót drążka po jednej i drugiej stronie,
- chwilowy odczyt wartości na ekranie,
- ocena symetrii i powtarzanie cyklu, aż do uzyskania docelowych kątów.
Nawet gdy urządzenie pokazuje „zielone” wartości, doświadczony mechanik sprawdza, czy suma kątów i różnice między lewą a prawą stroną odpowiadają zarówno zaleceniom producenta, jak i zgłoszonym objawom. Jeżeli np. auto miało tendencję do lekkiego ściągania przy hamowaniu, bywa, że trzeba poszukać kompromisu między książkowym środkiem tolerancji a ustawieniem poprawiającym wrażenia z jazdy.
Dokręcanie i ponowny pomiar – pułapka „ruchomej” regulacji
Po każdej regulacji należy porządnie dokręcić śruby i przeciwnakrętki. Podczas dokręcania elementy zawieszenia minimalnie „siadają” – w praktyce wartości kątów potrafią się jeszcze trochę zmienić. Dlatego po końcowym skręceniu konieczny jest ponowny, pełny pomiar:
- dla przodu – kontrola zbieżności i porównanie sumy kątów z wynikiem sprzed dokręcania,
- dla tyłu – upewnienie się, że ekscentryki i śruby regulacyjne nie „uciekły” w trakcie skręcania.
Ten dodatkowy pomiar trwa zaledwie kilka minut, ale ratuje przed sytuacją, w której klient wraca z reklamacją, bo po kilku dniach auto znowu lekko ściąga, mimo że na wydruku wszystko wyglądało wzorowo.
Regulacja w autach z zawieszeniem adaptacyjnym i pneumatycznym
Samochody z regulacją wysokości lub twardości zawieszenia wnoszą dodatkowe wymagania. Geometria jest wtedy zależna nie tylko od statycznych nastaw, lecz także od trybu pracy układu.
Ustawienie odpowiedniej wysokości roboczej
Przed pomiarem i regulacją zawieszenia pneumatycznego lub z regulacją skoku trzeba ustawić auto w tryb serwisowy lub fabrycznie przewidziany poziom „normal”. W praktyce oznacza to:
- uruchomienie procedury w testerze diagnostycznym (dla pneumatyków),
- czasem dociążenie auta w określonych punktach (np. worki z piaskiem na przednich fotelach i w bagażniku w starszych konstrukcjach),
- sprawdzenie, czy zawieszenie nie pracuje w trybie awaryjnym z obniżoną lub podniesioną wysokością.
Bez tego cała regulacja byłaby wykonana na „fałszywym” poziomie nadwozia, co po kilku kilometrach mogłoby całkowicie zniweczyć efekt i spowodować dziwne reakcje systemów wspomagania.
Integracja z systemami wspomagania toru jazdy
W wielu autach z adaptacyjnym zawieszeniem geometria jest ściśle powiązana z systemami stabilizacji. Po regulacji może być konieczne:
- przywrócenie podstawowych adaptacji zawieszenia,
- skalibrowanie czujników przyspieszeń poprzecznych i wzdłużnych,
- aktualizacja „bazy” dla systemów typu lane assist czy aktywny tempomat (szczególnie, gdy wykonywano też inne prace serwisowe na przodzie auta).
Te procedury wydłużają czas wizyty o kilkanaście–kilkadziesiąt minut, ale bez nich geometria mechaniczna i elektroniczna „nie dogadają się” ze sobą – auto będzie reagowało inaczej, niż zakładał producent.
Test drogowy po ustawieniu geometrii – weryfikacja „na żywo”
Nawet najbardziej zaawansowane urządzenie nie zastąpi krótkiej jazdy próbnej. W wielu warsztatach to standardowy etap wizyty, choć klient widzi tylko końcowy efekt, a nie sam przejazd.
Co mechanik sprawdza podczas jazdy
Krótki odcinek wokół warsztatu wystarcza, żeby wychwycić podstawowe zachowania auta. Podczas testu mechanik ocenia m.in.:
- czy kierownica stoi prosto przy jeździe na wprost po możliwie równej nawierzchni,
- reakcję samochodu na puszczenie kierownicy (przy zachowaniu bezpieczeństwa i zdrowym rozsądku),
- stabilność w łuku – czy auto nie „dopycha” się do zewnętrznej krawędzi zakrętu,
- reakcję na delikatne hamowanie z średniej prędkości – czy nie ma wyraźnego ściągania.
Jeżeli w czasie testu wyjdzie na jaw, że mimo prawidłowych wartości na wydruku kierownica stoi minimalnie krzywo, samochód wraca na stanowisko na drobną korektę. To dodatkowe 5–10 minut, ale istotnie wpływa na ostateczne wrażenia kierowcy.
Wpływ opon i nawierzchni na odczucia kierowcy
Nawet perfekcyjnie ustawiona geometria nie zniweluje wszystkich efektów zużytych opon i kolein. Mechanik podczas testu często „odsiewa” te czynniki:
- delikatne ściąganie w śladzie kolein zasugeruje wpływ drogi,
- zachowanie zmieniające się wraz z obrotem kierownicy może wskazywać na nierównomierne zużycie bieżnika,
- drgania przy określonej prędkości – na niewyważenie kół, a nie samą geometrię.
Dzięki temu po powrocie z jazdy testowej mechanik może rzetelnie wyjaśnić, co poprawiła geometria, a za jakie zachowania odpowiadają inne elementy, np. opony lub stan nawierzchni w okolicy.
Organizacja pracy na stanowisku – dlaczego „30 minut” rzadko oznacza to samo
Czas ustawiania geometrii to nie tylko sam pomiar i kręcenie śrubami. W tle dzieje się organizacja stanowiska, która wpływa na to, kiedy faktycznie wyjedziesz z warsztatu.
Równoległe prace i obłożenie warsztatu
Na stanowisku do geometrii często realizowane są także inne usługi: wymiana opon, drobne naprawy zawieszenia, szybka diagnostyka. Jeżeli mechanik czeka na penetrant w zapieczonej śrubie, w tym samym czasie może np. wymienić żarówkę w innym aucie. Z perspektywy klienta wygląda to jak „przestój”, ale pozwala warsztatowi efektywnie wykorzystać czas.
Przestawianie auta i powroty na podnośnik
Samochód podczas wizyty może kilka razy zjeżdżać i wjeżdżać na stanowisko do geometrii:
- pierwszy wjazd – pomiar wstępny,
- zjazd – wymiana elementów zawieszenia w innym boksie,
- drugi wjazd – pomiar kontrolny i końcowa regulacja,
- ewentualny trzeci – drobne poprawki po jeździe testowej.
Najczęściej zadawane pytania (FAQ)
Ile realnie trwa ustawienie geometrii kół w warsztacie?
Czas zależy od zakresu usługi. Sam pomiar kontrolny bez regulacji na nowoczesnym sprzęcie 3D zwykle zajmuje około 10–20 minut, o ile nie ma kolejek i auto da się szybko ustawić na stanowisku.
Pełna regulacja geometrii przodu i tyłu to już z reguły 45–60 minut, a przy bardziej skomplikowanych zawieszeniach (auta premium, wielowahacze, samochody dostawcze) potrafi zająć nawet 1,5 godziny. Dochodzi wtedy czas na poluzowanie zapieczonych śrub, kilka pomiarów kontrolnych i dokładne dokręcenie wszystkich połączeń.
Od czego zależy, jak długo trwa ustawianie geometrii?
Kluczowe są trzy rzeczy: zakres prac (sam pomiar czy pełna regulacja), konstrukcja zawieszenia oraz stan techniczny auta. Prosty McPherson z tyłu na belce, gdzie reguluje się tylko zbieżność przodu, zajmuje znacznie mniej czasu niż rozbudowany wielowahacz z regulacją przód + tył.
Czas wydłużają zapieczone, skorodowane śruby regulacyjne, słaby dostęp do elementów zawieszenia, konieczność dociążenia auta według instrukcji producenta, a w nowszych modelach także dodatkowe procedury (np. kalibracja czujnika kąta skrętu lub systemów wspomagania jazdy).
Kiedy trzeba zrobić pełną geometrię, a kiedy wystarczy pomiar kontrolny?
Pomiar kontrolny ma sens po zakupie auta używanego, po mocnym uderzeniu w dziurę lub krawężnik, a także profilaktycznie co kilkadziesiąt tysięcy kilometrów, jeśli nie ma wyraźnych objawów problemów. Mechanik sprawdzi wtedy wszystkie kąty i poda raport, bez ingerencji w ustawienia.
Pełna geometria jest potrzebna, jeśli auto ściąga, kierownica stoi krzywo, opony zużywają się nierównomiernie, po wymianie elementów zawieszenia zmieniło się prowadzenie lub po poważniejszej kolizji. W takiej sytuacji samo „sprawdzenie” bez regulacji nie rozwiąże problemu.
Czy ustawienie samej zbieżności wystarczy, czy trzeba robić całą geometrię?
W wielu prostych autach miejskich i kompaktach z tylną belką regulowana jest praktycznie tylko zbieżność przedniej osi i taka usługa faktycznie wystarcza. Tył jest wtedy „sztywny” i jeśli nie ma śladów uszkodzeń, nie reguluje się go w ogóle.
Jeżeli jednak samochód ma z tyłu zawieszenie wielowahaczowe lub producent przewidział regulację pochylenia i zbieżności tylnej osi, sens ma tylko pełna geometria przód + tył. Ustawienie przodu przy „krzywym” tyle to kompromis, który może poprawić prowadzenie tylko częściowo, a opony dalej będą się ścierać nierówno.
Czy ustawienie geometrii zawsze rozwiąże problem ściągania auta?
Nie zawsze. Jeśli zawieszenie ma luzy, wyrobione tuleje, krzywe wahacze lub uszkodzone opony, nawet idealnie ustawiona geometria według komputera nie sprawi, że samochód pojedzie prosto. Wtedy trzeba najpierw usunąć usterki mechaniczne, a dopiero później ustawiać kąty.
Geometria rozwiąże problem, gdy przyczyną ściągania są wyłącznie rozjechane kąty kół po uderzeniu, wymianie części lub długiej eksploatacji. Dobry warsztat przed pomiarem sprawdza zawieszenie i układ kierowniczy, żeby uniknąć sytuacji, w której klient płaci za regulację, a objawy prawie się nie zmieniają.
Dlaczego geometria czasem trwa dłużej, niż podaje cennik?
Cennik zwykle zakłada idealne warunki: śruby się odkręcają, elementy nie są skorodowane, nic nie jest wygięte. W praktyce często okazuje się, że regulacja jest zablokowana rdzą, trzeba podgrzać śrubę, oczyścić gwint albo wymienić zużyty element – to automatycznie wydłuża czas pracy.
Zdarza się też, że po pierwszej regulacji i próbie drogowej mechanik wraca na stanowisko, żeby jeszcze skorygować ustawienia, gdy np. kierownica minimalnie nie stoi na wprost. Lepsze warsztaty wolą poświęcić dodatkowe 15 minut niż oddać auto z niedokładnie ustawioną geometrią.
Czy po ustawieniu geometrii trzeba coś jeszcze kalibrować w nowoczesnych autach?
W wielu nowszych samochodach po regulacji geometrii wykonuje się co najmniej kalibrację czujnika kąta skrętu kierownicy, szczególnie jeśli była odpinana kolumna kierownicza lub robiono poważniejsze prace przy zawieszeniu. Bez tego systemy stabilizacji toru jazdy mogą „widzieć” inny kąt niż faktyczny.
Jeśli przy okazji prac były demontowane zderzaki, kamery, radary lub czujniki ADAS, część serwisów wykonuje także ich ponowne ustawienie. Nie jest to element samej geometrii kół, ale w praktyce często łączy się te procedury w jednym pobycie auta w warsztacie.
